由CD4069组成的单按钮控制的双路电源开关
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8167次
文章摘要: 如图所示的单按钮控制开关用一只按钮控制两只继电器,可根据需要分别接通两路负 载的电源开关。电路主要由一只六反相器CD4069和两只自锁型直流继电器组成。
由CD4069组成的单按钮控制的双路电源开关,标签:控制电路图,电路设计,http://www.88dzw.com

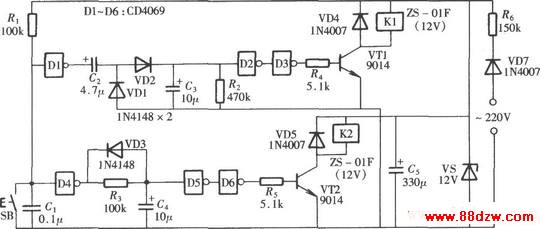

如图所示的单按钮控制开关用一只按钮控制两只继电器,可根据需要分别接通两路负
载的电源开关。电路主要由一只六反相器CD4069和两只自锁型直流继电器组成。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
