由CD4017组成的超级密码锁电路

文章摘要： 如图所示的密码锁电路由十进制计数器CD4017组成，由它的十个输出端通过连接组合，组成的密码组数可达1亿组以上，可称为超级密码锁，其电路组成如图所示。电路组成较简单，由1只CD4017和10个密码输入开关以及相关的附属电路组成。

由CD4017组成的超级密码锁电路,标签：控制电路图,电路设计,http://www.88dzw.com

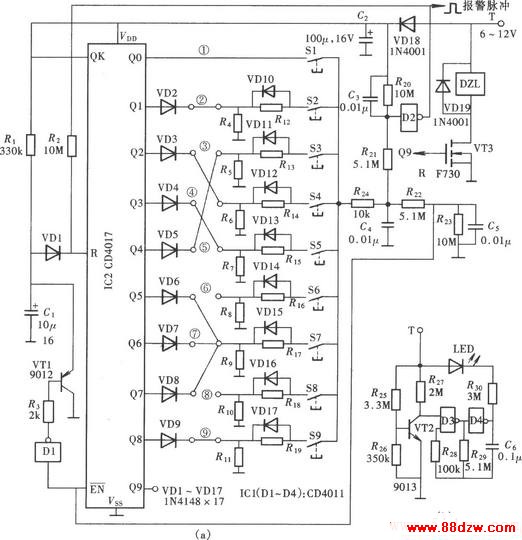

如图所示的密码锁电路由十进制计数器CD4017组成，由它的十个输出端通过连接组合，组成的密码组数可达1亿组以上，可称为超级密码锁，其电路组成如图所示。电路组成较简单，由1只CD4017和10个密码输入开关以及相关的附属电路组成。
