频率式电子密码锁(LM567)

文章摘要： 如图所示的频率式电子密码锁由锁相环音频译码器LM567组成，该电子锁电路利用LM567的音频译码特性，即当它的输入信号频率与内部压控振荡器的振荡频率一致时，它将输出低电平。电路由音频频率振荡器、频率译码器和输出驱动电路组成。

频率式电子密码锁(LM567),标签：控制电路图,电路设计,http://www.88dzw.com

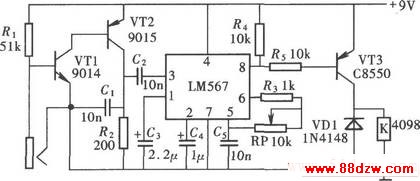

如图所示的频率式电子密码锁由锁相环音频译码器LM567组成，该电子锁电路利用LM567的音频译码特性，即当它的输入信号频率与内部压控振荡器的振荡频率一致时，它将输出低电平。电路由音频频率振荡器、频率译码器和输出驱动电路组成。
