有报警功能的密码开关(CD4017、CD4013)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8218次

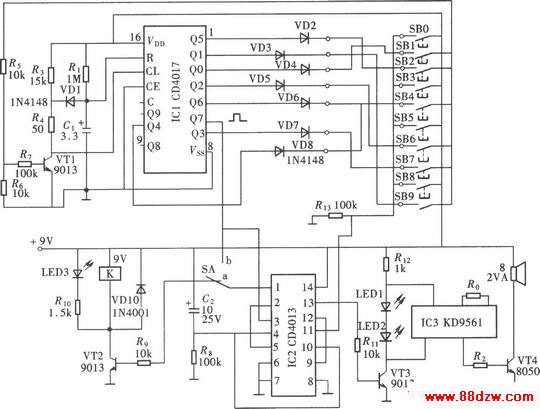

文章摘要: 如图所示的密码开关由10位按键组成,其中有效按键6位,伪码键4位。由于有效按键可重复使用,该电路用它组成一个9位密码的密码开关。电路设有时控功能,当按动相邻按键时间超过3s,则所输入的有效码失效。此外电路中还具有报警功能,当按动伪码键后,便会触发报警电路发出报警声。电路组成如图所示,由密码输入开关、密码形成与输出电路、开关控制电路和报警电路组成。
有报警功能的密码开关(CD4017、CD4013),标签:控制电路图,电路设计,http://www.88dzw.com
如图所示的密码开关由10位按键组成,其中有效按键6位,伪码键4位。由于有效按键可重复使用,该电路用它组成一个9位密码的密码开关。电路设有时控功能,当按动相邻按键时间超过3s,则所输入的有效码失效。此外电路中还具有报警功能,当按动伪码键后,便会触发报警电路发出报警声。电路组成如图所示,由密码输入开关、密码形成与输出电路、开关控制电路和报警电路组成。
