由CD4027组成的九位按键密码锁电路

文章摘要： 如图所示的九位按键密码锁共有9个按键，但只有4个有效按键，其余5个按键均为伪键。当按下伪键后，电路复位，此前所按有效键的输入全部失效。电路组成如图所示。电路由两只双JK触发器CD4027和一只双四输入端与门CD4082组成。两只JK触发器中的四个触发器并联组合，它们各自的CP端均连接一个有效按键，只有顺序按下四个有效按键，才能使与门输出高电平将锁打开。如果中途按动了伪键，电路将自动复位。

由CD4027组成的九位按键密码锁电路,标签：控制电路图,电路设计,http://www.88dzw.com

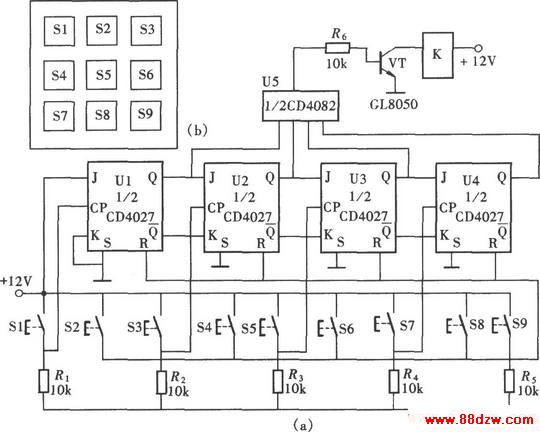

如图所示的九位按键密码锁共有9个按键，但只有4个有效按键，其余5个按键均为伪键。当按下伪键后，电路复位，此前所按有效键的输入全部失效。电路组成如图所示。电路由两只双JK触发器CD4027和一只双四输入端与门CD4082组成。两只JK触发器中的四个触发器并联组合，它们各自的CP端均连接一个有效按键，只有顺序按下四个有效按键，才能使与门输出高电平将锁打开。如果中途按动了伪键，电路将自动复位。
