555构成的液位监控报警电路

文章摘要： 如图所示为液位监控报警电路。该电路的核心是由555、电容C、电阻等组成的多谐振荡器。此外，还有探测电极、扬声器Y等。一对探测电极跨接在电容C的两端，当液面没过探极时，电容器C相当于被短接，电路无法振荡，不发生报警。当液面处于探极之下时，电路因满足振荡条件而起振，振荡信号驱使喇叭发出报警音响。有关振荡频率的高低可通过改变充放电时间常数来实现。图中所示参数对应的振荡频率约为l 5kHz。

555构成的液位监控报警电路,标签：控制电路图,电路设计,http://www.88dzw.com

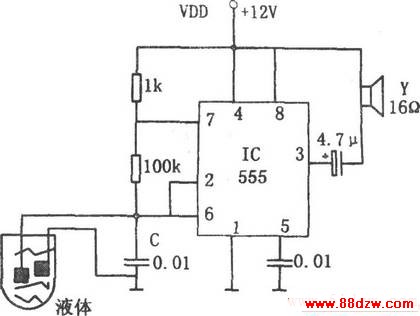

如图所示为液位监控报警电路。该电路的核心是由555、电容C、电阻等组成的多谐振荡器。此外，还有探测电极、扬声器Y等。

一对探测电极跨接在电容C的两端，当液面没过探极时，电容器C相当于被短接，电路无法振荡，不发生报警。当液面处于探极之下时，电路因满足振荡条件而起振，振荡信号驱使喇叭发出报警音响。有关振荡频率的高低可通过改变充放电时间常数来实现。图中所示参数对应的振荡频率约为l 5kHz。
