由CD4013、NE555组成的家电待机节电控制器

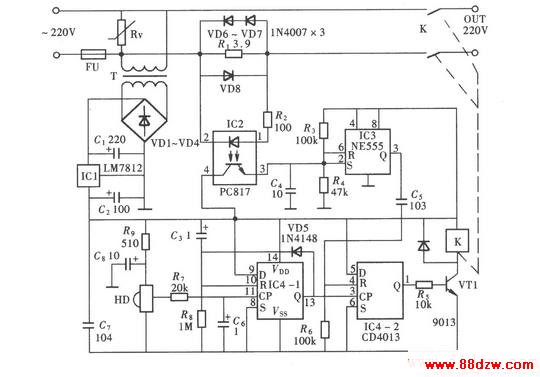

文章摘要： 目前随着家用电器的不断增多和日益普及，家电待机时的空耗电已成一个不可忽略的问题。该控制器能在家电待机时关掉用电器的工作电源，使家电在待机时完全不消耗电能。当开机信号到来时重新接通家用电器的工作电源，其电路组成如图所示，由开机电路、关机电路和电源电路等组成。全电路只用一只双D触发器CD4013、一只NE555和一只光耦合器组成。其中由CD4013中的一个触发器IC4-1组成一个单稳态触发器，作为红外遥控开机电路。另一个触发器IC4-2以D触发器的功能作自动关机电路。

由CD4013、NE555组成的家电待机节电控制器,标签：控制电路图,电路设计,http://www.88dzw.com

目前随着家用电器的不断增多和日益普及，家电待机时的空耗电已成一个不可忽略的问题。该控制器能在家电待机时关掉用电器的工作电源，使家电在待机时完全不消耗电能。当开机信号到来时重新接通家用电器的工作电源，其电路组成如图所示，由开机电路、关机电路和电源电路等组成。全电路只用一只双D触发器CD4013、一只NE555和一只光耦合器组成。其中由CD4013中的一个触发器IC4-1组成一个单稳态触发器，作为红外遥控开机电路。另一个触发器IC4-2以D触发器的功能作自动关机电路。
