555构成的轴温报警器

文章摘要： 如图所示为轴温报警电路。该报警器由传感元件、时基电路IC1(555)、继电器等组成。本电路中传感元件采用感温二极管(QL型)。一般将其置入车轴箱内。通过一个自闭插头接入本电路板上。感温二极管QL与电阻R1并联，在轴温正常时，电阻R1与电位器W1分压，使得555的⑥脚电位低于1/3VDD(=4V)，③脚输出高电平。相应脉冲继电器(磁保持继电器)JMX处于释放状态。当轴温高于预置温度时，二极管QL的阻值变小，从而使得⑥脚的电位高于2/3VDD(=8V)，555③脚转变为低电平，继电器吸合线圈(J吸)，有充电电流流过，吸动触点动作。随后，触点5、6断开，7、8闭合，触点9、10、11、16闭合，报

555构成的轴温报警器,标签：控制电路图,电路设计,http://www.88dzw.com

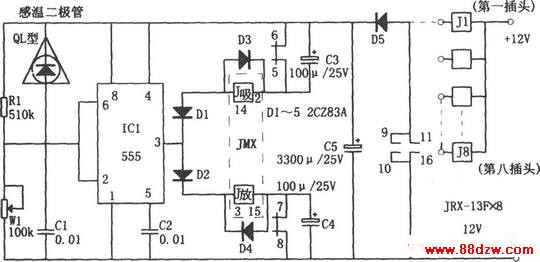

如图所示为轴温报警电路。该报警器由传感元件、时基电路IC1(555)、继电器等组成。本电路中传感元件采用感温二极管(QL型)。一般将其置入车轴箱内。通过一个自闭插头接入本电路板上。感温二极管QL与电阻R1并联，在轴温正常时，电阻R1与电位器W1分压，使得555的⑥脚电位低于1/3VDD(=4V)，③脚输出高电平。相应脉冲继电器(磁保持继电器)JMX处于释放状态。当轴温高于预置温度时，二极管QL的阻值变小，从而使得⑥脚的电位高于2/3VDD(=8V)，555③脚转变为低电平，继电器吸合线圈(J吸)，有充电电流流过，吸动触点动作。随后，触点5、6断开，7、8闭合，触点9、10、11、16闭合，报警继电器J1吸合，带动各种报警器发出声、光报警信号。当轴温恢复正常时，555③脚又转变为高电平，继电器释放线圈(J放)又有电流流过，使电路回到原始状态：JMX释放。

电路的报警温度可根据季节和预测温度，通过调节电位器W来设定。本电路除实现轴温报警外，还可用于别的需要进行温度控制的场合。
