水满报警电路(CD4011)

文章摘要： 水满报警器电路如图所示。其中水箱中的A、B两根检测电极，作为水位控制的传感器。当水未满(或未达到预定水位时)，A、B间为断开状态，阻值很大，所以与非门1的输入端为高电平，输出端为低电平，三极管VTl截止，则继电器线圈无电流通过，J1不工作。其控制的动断触点J1-1处于闭合状态，从而接通水泵电源，实现注水。同时，由于与非门3的上输入端和与非门1的输出端相连，也为低电平，故由与非门3、4组成的音频振荡器停振而无信号输出，压电陶瓷片HTD不发出报警声响。另外，与非门2输出为高电平，发光二极管LED也不发光。

水满报警电路(CD4011),标签：控制电路图,电路设计,http://www.88dzw.com

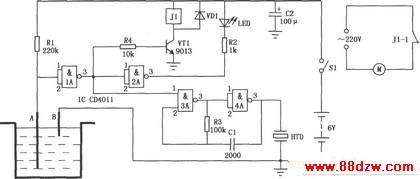

水满报警器电路如图所示。其中水箱中的A、B两根检测电极，作为水位控制的传感器。当水未满(或未达到预定水位时)，A、B间为断开状态，阻值很大，所以与非门1的输入端为高电平，输出端为低电平，三极管VTl截止，则继电器线圈无电流通过，J1不工作。其控制的动断触点J1-1处于闭合状态，从而接通水泵电源，实现注水。同时，由于与非门3的上输入端和与非门1的输出端相连，也为低电平，故由与非门3、4组成的音频振荡器停振而无信号输出，压电陶瓷片HTD不发出报警声响。另外，与非门2输出为高电平，发光二极管LED也不发光。
