实用煤气泄漏报警器电路(CD4011)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8380次
文章摘要: 实用煤气泄漏报警器电路如图所示。2输入4与非门集成电路芯片CD4011中的两个与非门3、4组成音频振荡器。QM-10N为气敏传感器,它可以对煤气、液化石油气及瓦斯等进行检测。QM-10N的1、2端为热丝端,加有5V的交流电压。当无有害气体泄漏时,A、B两电极间呈高阻值,与非门l输出为高电平,则与非门2输出为低电平。该低电平加到与非门3的一个输入端,从而使由与非门3、4组成的音频振荡器停振,无信号输出,压电陶瓷片HTD无报警响声发出。当有害气体泄漏时,气体进入气敏传感器,使气敏传感器A、B两电极问的阻值下降,则B端的电位升高,从而触发与非门翻转,与非门l输出低电平,与非门2输出高电平。音频振荡
实用煤气泄漏报警器电路(CD4011),标签:控制电路图,电路设计,http://www.88dzw.com

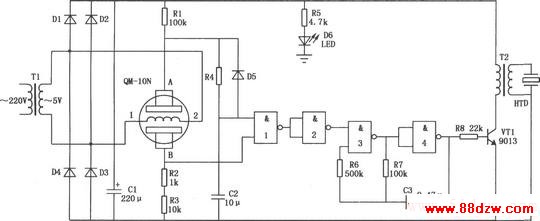

实用煤气泄漏报警器电路如图所示。2输入4与非门集成电路芯片CD4011中的两个与非门3、4组成音频振荡器。QM-10N为气敏传感器,它可以对煤气、液化石油气及瓦斯等进行检测。QM-10N的1、2端为热丝端,加有5V的交流电压。当无有害气体泄漏时,A、B两电极间呈高阻值,与非门l输出为高电平,则与非门2输出为低电平。该低电平加到与非门3的一个输入端,从而使由与非门3、4组成的音频振荡器停振,无信号输出,压电陶瓷片HTD无报警响声发出。当有害气体泄漏时,气体进入气敏传感器,使气敏传感器A、B两电极问的阻值下降,则B端的电位升高,从而触发与非门翻转,与非门l输出低电平,与非门2输出高电平。音频振荡器起振,振荡信号经三极管VTl放大后,通过耦合变压器T2加到压电陶瓷片HTD上,驱动压电陶瓷片HTD发出报警声。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
