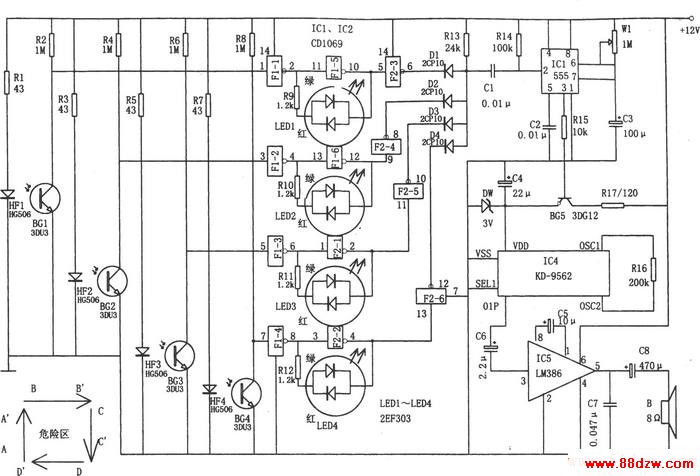

如图所示为红外线声光报警电路。该电路由与门电路、单稳延时电路、四路红外发射与接收电路、触发和二色发光电路、音响报警电路等组成。该报警器用于进入警戒区报警，报警范围如图所示。红外发光二极管HF1～HF4和红外接收配对管BG1～BG4(3DU31)组成四对发射、接收警戒线。

若有人穿越警戒线，红外光束被遮挡，则相应的配对管截止，相应与非门的输入为高电平，其使IC3(555)的触发端②脚，即由D1～D4组成的与门的输出端获得负微分脉冲，故555置位，由③脚输出高电平,使BG5饱和导通，从而使芯片IC4(KD-9562)得电，发出警车报警声。其中IC3单稳电路的延时宽度td=1.1Rw1R3决定音响时间,图示参数所对应的延时报警时间约为100秒。同时，根据具体情况可通过改变W、C的值来改变相应的时间。

稳压管DW采用2CW7或2CW10，稳压范围在3V左右，以保护音乐集成KD-9562，这样可防止其因过压(电压过高)而烧毁。芯片KD-9562是八模拟声音响集成电路，可根据使用场合及用途而选择相应乐曲。芯片LM386是单电源音频功放集成电路。用于扩大报警音响的范围。F1-1～F1-6,F2-1～F2-6采用六反相器CD4069。二色发光二极管LED1～LED4采用2EF303，正常情况下发出绿色光，有人穿越警戒线时，发出告警红光。
