555构成的发光报警器
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8543次
文章摘要: 如图所示为发光报警电路。该电路由555定时器、两个发光二极管LED和电源等组成。当开关K闭合时,555定时器④脚被送入一个高逻辑电平,此时555定时器构成一个它激式的极低频多谐振荡,产生极低频脉冲使发光二极管LED闪烁,告知人们已有小偷进入。另外,LED2也可接电源的正极(如图中的LED2所示)。正常时,LED2处于常亮状态,当报警时,LED2闪烁。根据具体情况,555定时器的输出端③脚还可以接到别的报警装置,如声音报警器等。发光二极管等报警指示器可放在远离报警器很远的地方,报警开关可以装在门或窗户上。
555构成的发光报警器,标签:控制电路图,电路设计,http://www.88dzw.com

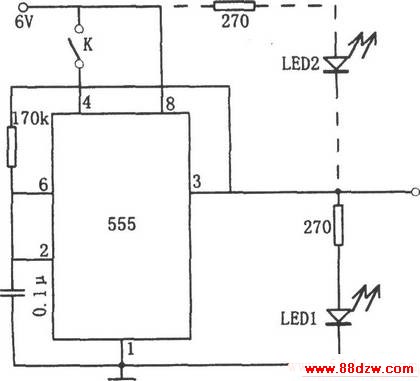

如图所示为发光报警电路。该电路由555定时器、两个发光二极管LED和电源等组成。当开关K闭合时,555定时器④脚被送入一个高逻辑电平,此时555定时器构成一个它激式的极低频多谐振荡,产生极低频脉冲使发光二极管LED闪烁,告知人们已有小偷进入。另外,LED2也可接电源的正极(如图中的LED2所示)。正常时,LED2处于常亮状态,当报警时,LED2闪烁。根据具体情况,555定时器的输出端③脚还可以接到别的报警装置,如声音报警器等。发光二极管等报警指示器可放在远离报警器很远的地方,报警开关可以装在门或窗户上。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
