文章摘要：玩具遥控车采用的是伺服电机无线遥控技术。遥控电路设计的基本要求是高性能、低成本、运行平稳、控制灵活、线路简单、抗干扰能力强。通常玩具遥控车的驱动要用两个微型直流伺服电动机来实现玩具遥控车的前进、后退、左转、右转和加速等功能。玩具遥控车市场竞争的日趋激烈，对玩具遥控车的电气性能也提出了越来越高的要求。玩具遥控车的无线遥控控制电路设计决定着玩具遥控车的整体性能。文中给出了一种具有优异性能的迷你型玩具遥控车电路的设计方案，该方案主要采用PT8A977/978集成电路控制器来设计完成。２ 遥控车无线遥控电路普通玩具遥控车一般都具有前进、后退、左转、右转的基本功能，这些功能可分别由两台微型伺服电动机来完
5功能遥控器PT8A977/978的应用电路,标签：控制电路图,电路设计,http://www.88dzw.com 玩具遥控车采用的是伺服电机无线遥控技术。遥控电路设计的基本要求是高性能、低成本、运行平稳、控制灵活、线路简单、抗干扰能力强。通常玩具遥控车的驱动要用两个微型直流伺服电动机来实现玩具遥控车的前进、后退、左转、右转和加速等功能。玩具遥控车市场竞争的日趋激烈，对玩具遥控车的电气性能也提出了越来越高的要求。玩具遥控车的无线遥控控制电路设计决定着玩具遥控车的整体性能。文中给出了一种具有优异性能的迷你型玩具遥控车电路的设计方案，该方案主要采用PT8A977/978集成电路控制器来设计完成。

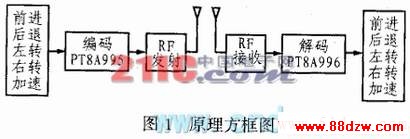

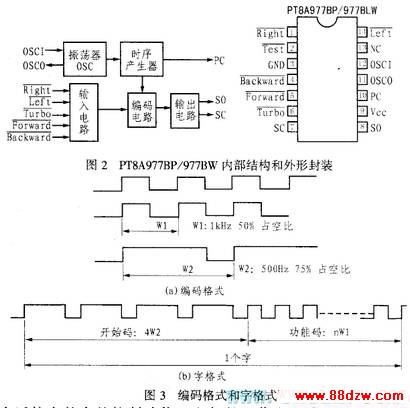

２ 遥控车无线遥控电路普通玩具遥控车一般都具有前进、后退、左转、右转的基本功能，这些功能可分别由两台微型伺服电动机来完成，该电机没有调速功能。无线遥控电路的原理方框图设计如图１所示。该电路由无线发射和无线接收两部分组成，其中无线发射由编码电路和ＲＦ发射电路组成。编码电路使用的集成电路型号是ＰＴ８Ａ９７７，该电路具有５种编码功能，其中Ｆ／Ｂ用于控制伺服电动机的前进、后退;Ｌ／Ｒ用于控制伺服电动机的左转、右转；ｔｕｒｂｏ用于加速。
无线接收电路部分的解码电路可以使用PT8A978集成电路芯片来完成，解调后的ＲＦ信号在ＰＴ８Ａ９９６中被放大和滤波，然后得到基带信号。当系统在对该信号进行取样后，解码逻辑便可以提取Ｆ／Ｂ、Ｌ／Ｒ和来自接收信号的功能位，同时输出相应的前进、后退、左转、右转和加速功能所用的控制电平。为了满足玩具遥控车的安全需要，同时还应为伺服电机设计过载保护电路。

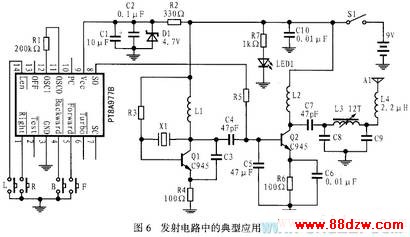

PT8A977BP/977BW在发射电路中的典型应用电路如图６所示，该电路使用９Ｖ电池供电，三极管Ｑ１和Ｑ２的工作电压均是９Ｖ，集成电路芯片的工作电压是４．７Ｖ。当开关Ｓ１闭合时，发光二极管ＬＥＤ１导通发光，表示工作电源接通。９Ｖ电压直接加到Ｑ１、Ｑ２上，同时经Ｒ２、Ｄ１组成的稳压电路可为芯片提供４．７Ｖ的工作电压。电阻Ｒ１用来决定编码器内部振荡器ＯＳＣ的振荡频率；按键开关Ｌ、Ｒ用于控制遥控车的左、右转；按键开关Ｆ、Ｂ用于控制遥控车的前进、后退。三极管Ｑ１与Ｌ１、Ｘ１、Ｃ３组成了一个电容三点式载波振荡器，该振荡器的工作频率可以是２７ＭＨｚ或４９ＭＨｚ。编码器ＳＯ管脚输出的编码数字信号和Ｑ１输出的载波信号同时加到Ｑ２的基极后，经Ｑ２调制，Ｌ３、Ｃ８、Ｃ９滤波后便由天线Ｌ４发射出去。当载波频率为２７ＭＨｚ时，ＲＦ电路的元件参数则是：Ｃ３＝４７ｐＦ、Ｃ８＝１８０ｐＦ、Ｃ９＝４７ｐＦ、Ｒ３＝１２０ｋΩ、Ｒ５＝１５ｋΩ、Ｌ１＝Ｌ２＝２．２μＨ、Ｘ１＝２７．１４５ＭＨｚ。载波频率如果为４７ＭＨｚ，ＲＦ电路的元件参数是：Ｃ３＝２２ｐＦ、Ｃ８＝１００ｐＦ、Ｃ９＝３０ｐＦ、Ｒ３＝６８ｋΩ、Ｒ５＝２２ｋΩ、Ｌ１＝Ｌ２＝１μＨ、Ｘ１＝４９．８６０ＭＨｚ。
４．２ PT8A978BP/978BW在接收电路中的应用 PT8A978BP/978BW在接收电路中的典型应用电路如图７所示，该电路使用的是６Ｖ电源电压，当电源开关Ｓ１闭合时，６Ｖ电压直接加在伺服电机Ｍ１和Ｍ２的两组全桥驱动器上，再经Ｒ１０和稳压二极管Ｄ１降到３．３Ｖ，以作为ＲＦ接收电路和解码芯片的工作电压。无线遥控信号经天线和Ｑ１组成的ＲＦ电路接收后，将送至解码芯片的ＶＩ１输入管脚。接收到的信号经芯片解码后可从管脚７Ｌｅｆｔ、６Ｒｉｇｈｔ、１１Ｆｏｒｗａｒｄ和１０Ｂａｃｋｗａｒｄ脚输出功能信号以驱动两个全桥电机驱动器，从而使桥路上的驱动三极管交替导通以控制伺服电机的正、反转。现以伺服电机Ｍ１为例：当解码芯片Ｆｏｒｗａｒｄ管脚输出为高电平，Ｂａｃｋｗａｒｄ管脚输出为低电平时，Ｑ２、Ｑ６、Ｑ５导通，而Ｑ３、Ｑ７、Ｑ４关断，Ｍ１中的电枢电流为从右至左，此时Ｍ１应正转；反之，当解码芯片Ｆｏｒｗａｒｄ管脚输出为低电平，Ｂａｃｋｗａｒｄ管脚输出为高电平时，Ｑ２、Ｑ６、Ｑ５关断，而Ｑ３、Ｑ７、Ｑ４导通，Ｍ１中的电枢电流从左至右，此时，Ｍ１应反转。当接收电路的载波频率为２７ＭＨｚ时，ＲＦ接收电路的元件参数如下：Ｃ１＝１０ｐＦ、Ｃ２＝４７ｐＦ、Ｃ３＝４７ｐＦ、Ｃ４＝３３００ｐＦ、Ｑ１的型号为Ｃ１８１５－Ｙ、Ｒ１＝１５０ｋΩ、Ｒ２＝６８０Ω、Ｌ１＝７Ｔ、Ｌ２＝８．２μＨ；而载波频率为４９ＭＨｚ时，ＲＦ接收电路的元件参数如下：Ｃ１＝１５ｐＦ、Ｃ２＝２５ｐＦ、Ｃ３＝１０ｐＦ、Ｃ４＝２２００ｐＦ、Ｑ１的型号Ｃ３８０－０、Ｒ１＝１８０ｋΩ、Ｒ２＝８２０Ω、Ｌ１＝５Ｔ、Ｌ２＝３．３μＨ。
