３　PT8A977/978的主要性能结构 PT8A977/978是配套使用的无线遥控编解码集成电路，它们都有５个管脚，对应于５种编／解码功能。根据外形封装的区别，PT8A977/978分别各有３种序列号，其系列产品如表１所列。PT8A977/978具有遥控车的完整控制功能，它们的工作电压为２．５～５．０Ｖ，当无任何功能键按下时，芯片将自动断电，片上振荡器停止工作，从而减少工作电流。该编／解码器的使用十分简单，应用时只需很少的几个外部元件即可构成一个完整的实用电路。

　

表1 PT8A977/978系列产品简介

编码型号 PT8A977BP PT8A977BW PT8A977BDE 封装类型 14脚DIP 14脚SOIC 裸片 编码型号 PT8A978BP PT8A978BW PT8A978BDE 封装类型 16脚DIP 16脚SOIC 裸片 ３．１ 编码电路PT8A977BP/977BW的性能结构编码电路的内部结构和外形封装分别如图２(ａ)和图２(ｂ)所示。由图可见：该编码器的内部主要由输入电路、编码电路、振荡电路、时序产生器电路和输出电路组成。输入电路有５个输入管脚，分别与５个功能按键ｆｏｒｗａｒｄ(前进)、ｂａｃｋｗａｒｄ(后退)、ｒｉｇｈｔ-ｗａｒｄ(向右)、ｌｅｆｔｗａｒｄ(向左)和ｔｕｒｂｏ(加速)相对应。芯片中的编码电路向ＳＯ和ＳＣ两个输出管脚发送数字码，数字码与定义的功能按键相对应，ＳＯ编码输出端用于无线遥控，而ＳＣ编码输出端则用于红外遥控。芯片内时序电路中的一个计数器可使PT8A977BP/977BW具有自动断电功能。其管脚ＰＣ输出端可用来控制外部工作电源的通、断状态。按下任何一个功能按键都会立即使芯片激活。编码器输出的编码格式和字格式分别如图３(ａ)和图３(ｂ)所示。在编码格式中，Ｗ１表示功能码，Ｗ２表示开始码。PT8A977/977BW的管脚功能说明如表２所列。

表2 PT8A977BP/977BW的各管脚说明

管脚号 管  脚  名

功  能  说  明

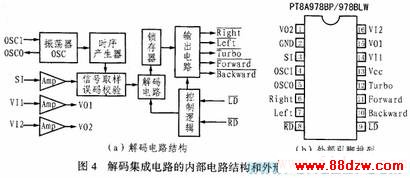

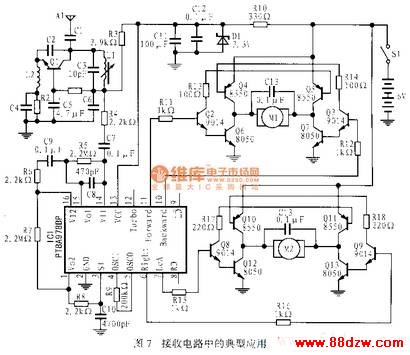

1 Right 带上拉电阻，如果这个管脚接地，则选择右转功能 2 Test 带有上拉电阻，这个管脚可用于测试方式 3 GND 电源负极 4 Backward 带有上拉电阻，该脚接地选择后退功能 5 Forward 带有上拉电阻，该脚接地选择前进功能 6 Turbo 带有上拉电阻，该脚接地选择加速功能 7 SC 带有载波频率的编码信号输出端，用于红外遥控 8 SO 带有载波频率的编码信号输出端，用于无线遥控 9 Vcc 电源正极 10 PC 电源控制输出管脚 11 OSCO 振荡器输出管脚 12 OSCO 振荡器输如管脚 13 NC 不连 14 Left 带有上拉电阻，该脚接地选择左转功能 ３．２ 解码电路PT8A978BP/978BW的功能结构解码集成电路的内部电路结构和外形封装分别如图４(ａ)和图４(ｂ)所示。该解码集成电路比编码集成电路复杂得多，它内部主要由３组放大器、信号取样和误码检测、解码电路、控制逻辑电路、振荡器、时序产生器、锁存器、输出电路组成。PT8A978BP/978BW有５个输出管脚，分别具有５种功能。接收的信号由三级放大器放大后对其进行信号取样、误码检测和解码，以控制遥控车的动作。编码和解码两种芯片的振荡器工作频率之间的相对误差必须小于±２．５％。图５所示是具体编码和解码时序，该解码器的管脚功能说明如表３所列。
