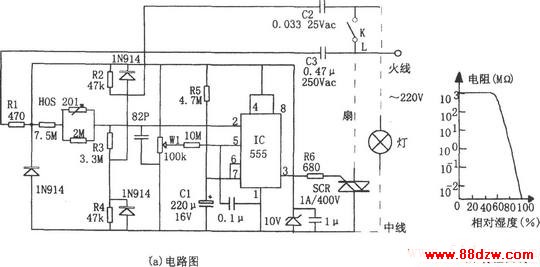

如图所示为室内湿度控制电路。该控制器由降压整流电路、湿度传感器、单稳定时电路，可控硅控制电路等组成。其中降压整流电路为整个控制器提供VDD= 10V直流电压。

湿度传感器采用型号为HOS201的湿敏电阻。其特性如图(b)所示。当相对湿度从40％～80％变化时,其阻值变化范围约为：从700MΩ变至700kΩ，相应使555②脚电平从低电平变至高电平(>1/3VDD)。

单稳定时电路由IC和湿敏网络、R5、C1等组成。当湿度超过预定值时，555②脚电位为高电平，555发生复位，③脚输出的低电平使可控硅SCR导通，接通排气扇电源，进行排气降低湿度。排放时间由定时时间常数R5C1和控制端⑤脚的电平所决定。调节W1，可预置排放时间。

本控制器可在当室内的相对湿度超过某一值(如80％)时，控制排气扇的启动，直至相对湿度降至规定的值。
