555构成的无塔增压供水装置液位控制电路
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8623次
文章摘要: 如图所示为无塔增压供水装置液位控制电路。该控制电路由电容降压整流电路、电接点压力表、555触发电路、可控硅控制电路等组成。其中降压整流电路为整个控制电路提供直流电压。对电接点压力表P,当供水器内无水时,内部的压力低,表内的动触点“l”与下限触点“3”闭合,使IC(555)②脚为低电平,相应555置位,3脚输出的高电平使可控硅SCR触发导通,CJ吸合,水泵D向供水器内打水,压力表内气压上升。当动触点“1”上升到与“3”脱离,并与上限触头“2”接合时,555因⑥脚为高电平而发生复位,使SCR截止,水泵D因无电而停止工作。此后,由于用水,水位下降,表内气压下降,动触头“l”又与下限触头“3”接合,
555构成的无塔增压供水装置液位控制电路,标签:控制电路图,电路设计,http://www.88dzw.com

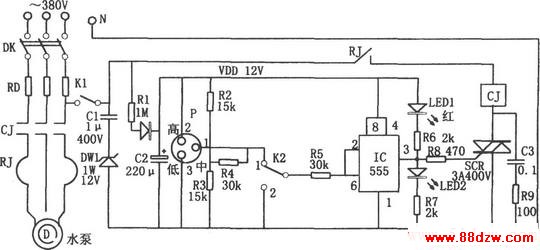

如图所示为无塔增压供水装置液位控制电路。该控制电路由电容降压整流电路、电接点压力表、555触发电路、可控硅控制电路等组成。其中降压整流电路为整个控制电路提供直流电压。
对电接点压力表P,当供水器内无水时,内部的压力低,表内的动触点“l”与下限触点“3”闭合,使IC(555)②脚为低电平,相应555置位,3脚输出的高电平使可控硅SCR触发导通,CJ吸合,水泵D向供水器内打水,压力表内气压上升。当动触点“1”上升到与“3”脱离,并与上限触头“2”接合时,555因⑥脚为高电平而发生复位,使SCR截止,水泵D因无电而停止工作。此后,由于用水,水位下降,表内气压下降,动触头“l”又与下限触头“3”接合,使555置位,SCR导通。水泵抽水。如此循环。实现对供水装置液位的控制作用。
电路中CJ采用CJ-40A交流接触器,选用3A/400V的双向SCR可直接驱动其工作。
使用本控制电路可实现对供水装置液位的自动控制作用。同时还可避免电接点压力表的触头被烧毛或被烧结现象发生,延长其使用寿命。
