由CD4520构成的键控式音量控制器

文章摘要： 该例音量控制器的主控元件是光耦合器，它是通过控制光耦合器中发光二极管的发光亮度，从而改变光耦合器中光敏电阻的阻值来达到控制音量的。发光二极管的亮度又是通过输入计数器中脉冲数的多少来达到的，其电路组成如图所示。

由CD4520构成的键控式音量控制器,标签：控制电路图,电路设计,http://www.88dzw.com

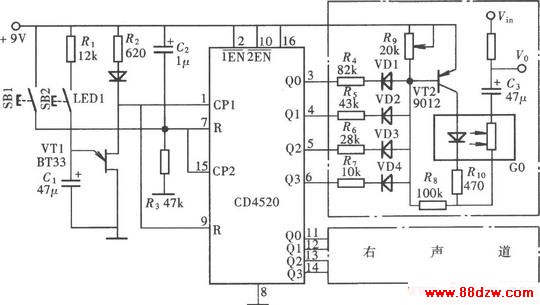

该例音量控制器的主控元件是光耦合器，它是通过控制光耦合器中发光二极管的发光亮度，从而改变光耦合器中光敏电阻的阻值来达到控制音量的。发光二极管的亮度又是通过输入计数器中脉冲数的多少来达到的，其电路组成如图所示。
