用NJM2072D的声控音乐插座电路(二)

文章摘要： 电路如图所示。它是以声控专用集成电路NJM2072D为核心组成的，但插座XS1的通、断由双向可控硅迸行控制，发声电路采用负电平触发的仿动物叫声的集成电路KD-56020。

用NJM2072D的声控音乐插座电路(二),标签：控制电路图,电路设计,http://www.88dzw.com

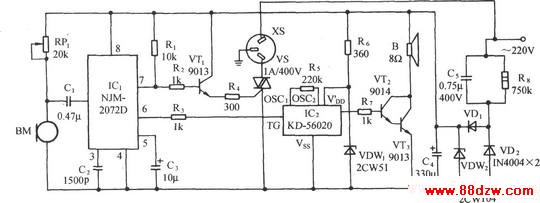

电路如图所示。它是以声控专用集成电路NJM2072D为核心组成的，但插座XS1的通、断由双向可控硅迸行控制，发声电路采用负电平触发的仿动物叫声的集成电路KD-56020。
