用NJM2072D的声控音乐插座电路(一)

文章摘要： 如图所示电路，它由声传感器、声控集成电路、继电器控制电路、乐曲发声电路和交流降压整流电路等组成，可用于声控自动照明灯、声控音乐喷泉、声控路障指示灯、声控自动门等。ICl采用声控专用集成电路NJM2072D，它是电路的核心器件，其内电路功能框图如下图所示。

用NJM2072D的声控音乐插座电路(一),标签：控制电路图,电路设计,http://www.88dzw.com

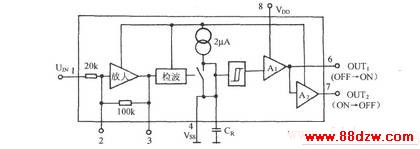

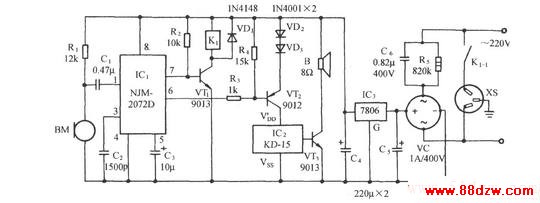

如图所示电路，它由声传感器、声控集成电路、继电器控制电路、乐曲发声电路和交流降压整流电路等组成，可用于声控自动照明灯、声控音乐喷泉、声控路障指示灯、声控自动门等。ICl采用声控专用集成电路NJM2072D，它是电路的核心器件，其内电路功能框图如下图所示。
