1．引言

　　直播卫星是中国创新型产业布局的一个重要组成部分，集中了卫星通信技术、微电子技术、计算机技术等诸多领域的最新成果，极大地提高我国广播电视的覆盖水平，增强广播电视的服务能力，促进包括卫星设计与制造技术、节目传输技术、安全播出技术等在内的技术研究水平的提升，推动相关的产品制造、服务行业的发展与产业升级。预计会形成上千亿的市场规模，从而最终实现对GDP拉动作用。当前中国存在着巨大的直播卫星收视需求，杭州国芯公司得到国家广电总局的许可研发ABS-S解调芯片，并为缩短厂商的开发周期与降低整机bom考虑，推出GX1121(ABS-S解调芯片)和GX3001（MPEG2解码芯片）的直播卫星机顶盒完整解决方案。

2．ABS-S机顶盒功能概述：

      GX1121+GX3001方案ABS-S机顶盒是一款符合中国广播电视直播卫星”村村通”软件功能及硬件指标的数字卫星接收机.此方案接收机解调符合中国先进广播系统(ABS-S)所规定的调制信号.方案带有两路视频输出,一路S-VIDEO输出,一路左右声道音频输出,能满足不同用户的音视频输出需求.以下是该方案机顶盒的一些补充说明:

      支持信息服务

      强大的节目管理功能

      可通过串口或卫星进行远程升级

      软件界面美观且容易操作

3.基于GX1121和GX3001的DVB-C机顶盒设计

　　3．1系统硬件设计

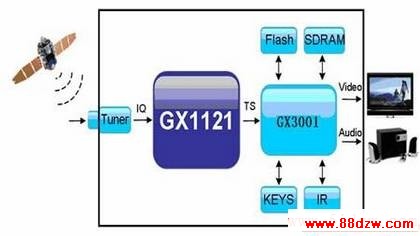

      以下主要从系统的信道及信源两方面介绍我们方案的设计。图1为我们方案的系统应用框图：

图1 系统应用框图

      3．1．1GX1121应用电路设计

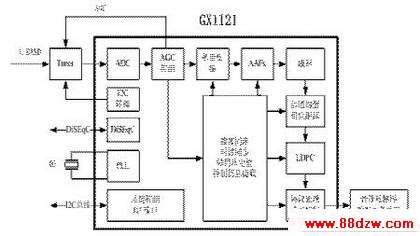

      GX1121是国内首款支持中国先进广播系统（卫星）（ABS-S）的卫星信道接收芯片，采用0.13微米工艺，高度集成从基带模拟信号采样到MPEG码流输出的完整功能，实现ABS-S传输的数字视音频及数据内容的解调与信道解码，可用于卫星机顶盒和卫星调谐器集成。它按照国标ABS-S设计，由针对I路和Q路的双10比特高精度A/D，QPSK/8PSK解调，信道均衡，LDPC解码，TS输出等部分构成，在恶劣条件下提供良好的接收性能，并提供灵活易用的用户接口，能为直播星数字机顶盒及调谐器厂家提供优异的解决方案。GX1121的结构框图如图2所示。

图2 GX1121结构框图

　　外部晶振及PLL接口电路

图3 接口电路

　　ADC外部电路

      ADC部分对射频模块输出的基带信号I/Q进行采样，把频谱从模拟域映射到数字域。采样时钟为91.8MHz，I/Q信号可选择差分输入模式或单端输入模式，以适应不同RF芯片设计方案。I/Q信号最佳稳定输入幅度的选择也可由寄存器配置，以充分利用ADC采样精度。
AGC接口电路

      AGC部分是根据ADC采样后的数据，计算出输入信号的平均功率，并将这个功率和设定的标准功率值AGC_STD相比较，调整AGC信号去控制射频芯片的低噪声增益。AGC控制采用脉冲密度调制波（PDM），抑制抖动性能远远超过PWM方式。
