　　外围电路只需简单的RC滤波电路。其电压控制范围根据使用的RF芯片可以作出相应的调整，这里我们给出了一个通用的电路，如图4所示：

图4 GX1121 AGC电路

3．1．2GX3001芯片特点

      GX3001是面向DVB-C/DVB-S/DVB-T市场推出的一款低成本高性能机顶盒解码芯片，内部集成高性能32位RISCCPU、MPEG2解复用器、MPEG2视音频解码器、去隔行及后处理单元、真彩色的OSD及2D图形加速、电视编码及视频DAC等功能模块，提供优异的整机功能、性能和BOM成本。

      其高性能的32位CPU可以提供强大的软件处理能力，支持各种高级应用。成熟的实时操作系统和API库可以显著缩短用户开发周期。

      真彩色的OSD及2D图形加速可以提供绚丽的界面效果，支持数据广播中的各种浏览器需求。专有的视频处理算法可以完成视频去隔行和缩放效果，提供视频逐行输出。同时灵活的抓屏功能可以提供各种快拍和多画面浏览功能。

      电视编码支持所有的PAL和NTSC制式，内部集成的四路视频DAC可以满足各种视频输出需求，包括SCART接口。

      同时GX3001可外挂以太网芯片，支持简单交互应用。另外GX3001具有业界极小的LQFP144封装，降低了整机PCB复杂度和BOM成本。

      综上所述，利用灵活的配置和外设，GX3001可以满足DVB-C/DVB-S/DVB-T市场高性价比的需求。

      3．2系统软件设计

      直播星机顶盒软件主要包含下载器（Loader）和应用软件（ApplICationSOFtware,AS）两个部分。下载器实现系统启动和空中升级应用软件。AS实现机顶盒所有基本应用功能。本节具体介绍系统的应用软件架构。

      在直播星的硬件平台上实现了如下应用软件架构:

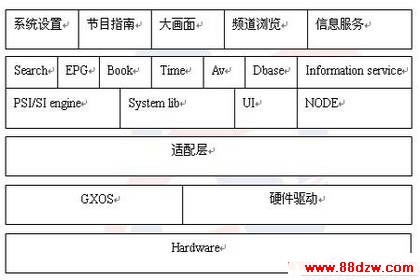

图5 软件架构图

各模块描述：

      PSI/SIengine：在应用软件中，节目搜索和EPG信息都需要获取PSI、SI中各个表的详细数据信息，另外有些表中的数据是需要软件实时获取或者监控的，因此如何对这些表进行过滤和解析需要一定的方式组织起来。PSI/SIengine有效组织起PSI/SI表的监控，过滤和解析，增强了软件功能实时性和代码的可读性。

      UI系统：搭建一个机顶盒界面开发平台，提供丰富的控件种类和强大功能，提高了界面开发效率。

      NODE：管理机顶盒数据存储，减少flash的碎片，保证数据的有效存储和快速提取。

      Search：相关表的接收机制建立在PSI/SI引擎之上，完成机顶盒的节目搜索，排序和保存。节目搜索包括单频点搜索和自动搜索。

      EPG：相关表的接收机制建立在PSI/SI引擎之上，当解复用没过滤到EPG数据，EPG模块处于睡眠状态，当有数据时，EPG模块才有效快速的解析存储数据。这样可以在不浪费系统资源的情况下，达到实时更新新的数据和删除过期数据的目的。

      Book：实现预约节目功能，预约时间到自动切换到用户预约的节目上。

      Time：实现两个功能，一是为机顶盒提供系统时间，二是为上面应用和同层的其他模块提供定时器功能。

      AV：主要是对音视频的一些操作。包括播放节目，声道的设置和读取、音量的调整和读取、音量等级的设置和读取、电视广播制式的读取和设置。
