基于GX1001和GX3001的平移基本型数字电视机顶盒解决方案

文章摘要： 【关键词】：DVB-CGX1001GX3001杭州国芯科技 SolutionofDVB-CSTBBasedonGX1001andGX3001 【Abstract】：ThroughanalysiSOFtheset-topboxhardwareandrelatedperipheralcircuitsanDSOftwarearchitecture,theartICleintroducedthemethodofhowtouseGX1001(demodulator)andGX3001(MPEG2decoder)todesignsolutionsfordigitalcableset

基于GX1001和GX3001的平移基本型数字电视机顶盒解决方案,标签：电源电路,电路设计,http://www.88dzw.com
    【关键词】：DVB-CGX1001GX3001杭州国芯科技

    SolutionofDVB-CSTBBasedonGX1001andGX3001

    【Abstract】：ThroughanalysiSOFtheset-topboxhardwareandrelatedperipheralcircuitsanDSOftwarearchitecture,theartICleintroducedthemethodofhowtouseGX1001(demodulator)andGX3001(MPEG2decoder)todesignsolutionsfordigitalcableset-topboxesinthedomestiCCableTVnetworkenvironment,withpredominantsensitivity,thresholdandanti-jammingperformance,aswellasstability,scalabilityandcompatibilityofthesoftware.

    【keywords】：DVB-CGX1001GX3001NationalChip

    1、引言

    数字电视就是应用数字技术生产、播出、传输和接收音视频信号的电视技术系统。相比卫星、地面无线等传输方式，有线数字电视出现最早、发展时间最长、技术相对成熟，所占的市场份额也最大。据资料显示中国目前有线电视用户数量达到1.09539亿户，已经平移到数字电视的有3751.1862万户，其中只有494.7万户是采用双向机顶盒，3256.4862万户采用的是单向（基本型机顶盒），所以平移基本型机顶盒市场潜力非常大。

    2、DVB-C机顶盒功能概述及硬件组成：

    对于普通单向平移数字DVB-C机顶盒，考虑到成本因素其硬件组成主要为：MPEG2解码芯片、DVB-C解调芯片、Tuner（下变频调谐器）、储存器接口、音视频接口、CA卡接口。如下图所示：

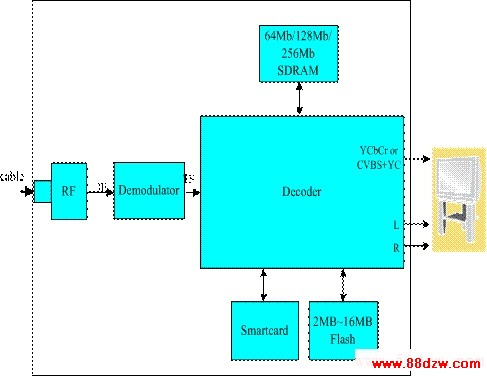

图1DVB-C机顶盒系统结构框图

    机顶盒接收从同轴电缆传输过来的RF信号，经由Tuner下变频到36M中频信号并送至DVB-C解调芯片，由解调芯片完成信号解调，输出TS流到MPEG2解码芯片完成解码，最后输出相应的视音频数据到显示终端。

    对于国内有线数字电视平移市场，基本型机顶盒主要包含以下应用功能

    音、视频节目播放

    电子节目指南(EPG)

    浏览器（增殖业务平台）

    音、视频内容保护（CA）

    准视频点播(NVOD)

    3、基于GX1001和GX3001的DVB-C机顶盒设计：

    3.1、GX3001硬件平台概述

    从有线数字机顶盒的系统构成来看，其关键部分为MPEG2解码芯片以和DVB-C解调芯片。杭州国芯科技有限公司推出的GX3001，采用32bitRISCCPU，最高主频216MHz，同时含8Kbtye数据和指令cache以及2KbtyeSRAM。最大支持单片64MBSDRAM，SDRAM最大时钟频率可达129.6MHz，充分保证了各种应用方案对存储器带宽的需求。GX3001支持16MB8位NOR型或SPIFlash，另外Flash接口带3根片选型号，可外挂3个类ISA总线接口得设备（如以太网芯片）。而GX1001是杭州国芯科技有限公司的DVB-C解调芯片，已累计销售900万片，除了和GX3001搭配外，通过和其它市场主流解码芯片的搭配和销售，其稳定性和优越的性能已充分接受了市场检验并赢得了市场的认可。可以说，使用杭州国芯科技有限公司的产品GX3001以及GX1001完全可以构成一个极具竞争力的整套解决方案。

    现GX3001+GX1001方案的典型硬件配置为：

    解码芯片：GX3001

    解调芯片：GX1001

    CPU：CK510（GX3001集成）

    内存：16MBytesSDRAM

    非易失性存储器：2MBytesFLASH

    软件运行、开发平台：

    操作系统：GXOS

    编译器：ckcore-elf-gcc（类GNUGCC）
