基于GX1001和GX3001的平移基本型数字电视机顶盒解决方案,标签:电源电路,电路设计,http://www.88dzw.com3.2、外围电路设计举例
下面先简单介绍一下GX3001的一些外围电路:
GX3001使用极为简单的RC复位电路,如下图所示:
图2GX3001复位电路
主要复位功能由R044和EC009完成,属于上电后低电平复位,二极管D010是快速开关机时的快速泻放二极管,保证快速开关机。2个三极管和3个电阻构成了一个电源监控电路,当3.3V变化较大时,系统会自动进行复位。

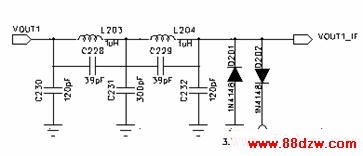

视频输出滤波器采用了电感、电容组成的二阶LPF网络,二极管用于保护作用,如下图所示:
图3视频滤波电路
GX3001提供音频IIS总线输出接口,支持16到24位的各种输出精度,可与各种IIS接口的外部音频DAC配合,包括低成本的R-2R网络DACPT8211或高性价比的Sigma-DeltaDACCS4344/5/6/8等。具体电路采用了CS4344的参考设计电路。

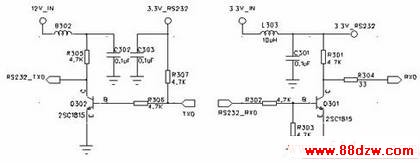

UARTRS232电平转换电路使用分立器件组成,如下图所示:
图4串口升级电路
此电路考虑了体积和成本方面的严格要求。当然如果对可靠性有更高的要求可使用MAX232等专用芯片替代。
从上述外围电路可以看出,在保证整机功能的完整性和可靠性的基础上,GX3001+
GX1001整体方案充分考虑了成本方面的要求,极大降低了整机成本。
3.3、PCB布板注意事项
对于整个应用方案的布板,GX3001的芯片管脚排列充分考虑了PCB布局布线合理性和方便性的需求,其中Flash和SDRAM部分的布线均可在顶层完成,不必穿过孔到底层。信道TS流输出到GX3001也不需要过孔。音视频管脚的排列顺序也最大程度地考虑了布线的合理和方便性。另SDRAM走线应该尽可能的短,线长尽可能大致相同,在保证尽可能短的情况下再保证尽可能线长相同。GX3001的1.8V需要的电流约300mA左右,走线应适当加宽。为了便于芯片散热,建议在PCB板上给芯片底部留出散热孔。
3.4、GX3001软件设计
机顶盒的在开机后,软件基本工作流程如下图:
图5有线数字机顶盒软件工作流程图
Cable中的数据在经过Demod解调后,转换成具有ISO/IEC13818-1中定义格式的传输流(TransportStream),TransportStream经过Demux解复用后,得到四种类型的数据:ElementStream,PSI/SI,DSMCC,PrivateData.ElementStream再经过Decode解码
在GX3001的硬件基础上,通过前面基本型机顶盒功能和工作流程分析,可以把基本型机顶盒的软件功能分为下模块:
用户操作界面显示(UI):根据用户实际需求设计
准视频点播(NVOD):根据DVB/SI标准或者实际实现规范设计
