LED数字钟语言报时电路

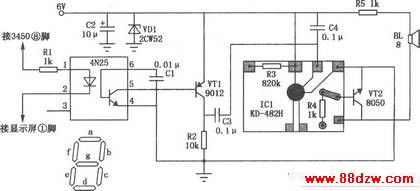

文章摘要： 一般动态LED数字钟都无报时功能，这里只要增加一个简单的电路就能使它实现整点报时功能。所采用的集成电路本身具有程控静音功能，从晚上11点到凌晨5点不报时，不会影响正常睡眠。电路如图所示。整点报时控制信号取自LED数字钟集成电路3450或8560的⑧脚，该脚是共阴显示屏十分位的b段输出端。数字0～4时，b段都为高电平“1”，只有在数字5时该段才为“0”。这样当时间由59分钟进位到整点00分钟时，从该段便可拾取电位由0变1的跳变信号。此信号由电阻Rl限流，光电耦合器4N25隔离耦合，三极管VT1放大后产生触发控制信号，经C3加到ICl中文语言报时集成电路KD-482H的触发极，喇叭BL即可发出报

LED数字钟语言报时电路,标签：音频电路,电路设计,http://www.88dzw.com

一般动态LED数字钟都无报时功能，这里只要增加一个简单的电路就能使它实现整点报时功能。所采用的集成电路本身具有程控静音功能，从晚上11点到凌晨5点不报时，不会影响正常睡眠。电路如图所示。整点报时控制信号取自LED数字钟集成电路3450或8560的⑧脚，该脚是共阴显示屏十分位的b段输出端。数字0～4时，b段都为高电平“1”，只有在数字5时该段才为“0”。这样当时间由59分钟进位到整点00分钟时，从该段便可拾取电位由0变1的跳变信号。此信号由电阻Rl限流，光电耦合器4N25隔离耦合，三极管VT1放大后产生触发控制信号，经C3加到ICl中文语言报时集成电路KD-482H的触发极，喇叭BL即可发出报时声。采用光电耦合器传递信号是为了不影响时钟笔画的正常显示；
