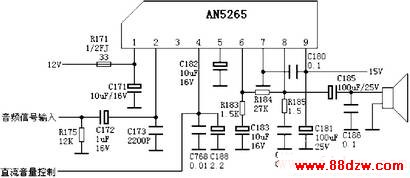

AN5265伴音电路

文章摘要： AN5265引脚功能及参考电压：1脚：12V——前置级电源2脚：5V——音频信号输入端3脚：0V——静音控制端（高电平时静音）4脚：0.1V——音量控制电压输入端5脚：7V——滤波端6脚：7.4V——负反馈输入端7脚：0V——地8脚：7.5V——功率放大器输出端9脚：15V——功放级电源ImgLoad(document.getElementById("BodyLabel"));

AN5265伴音电路,标签：音频电路,电路设计,http://www.88dzw.com

AN5265引脚功能及参考电压：

1脚：12V——前置级电源

2脚：5V——音频信号输入端

3脚：0V——静音控制端（高电平时静音）

4脚：0.1V——音量控制电压输入端

5脚：7V——滤波端

6脚：7.4V——负反馈输入端

7脚：0V——地

8脚：7.5V——功率放大器输出端

9脚：15V——功放级电源
