555构成的花盆缺水告知器

文章摘要： 如图所示为花盆缺水告知电路。该电路由两湿度探极A、B，多谐振荡器，发光二极管LED等组成。其中振荡器由555和R5、R6、C等组成，其振荡频率为f=1.44／(R5 2R6)C，图示参数对应的约为1Hz。当花盆中不缺水时，A、B间电阻较小，BG1的栅极G到电路地的电压接近于0V，使N沟道结型场效应管BG1导通，相应BG2截止，其射极电位为0V，555因④脚为低电平而处于非触发状态，③脚输出低电平。当花盆缺水时，A、B间电阻增大，BG1因栅极G电位接近于负压而截止，BG2导通，相应BG2的射极电位升高。当电位升到使555④脚电位为高电平(>0.4V)时，振荡器起振，由③脚输出的振荡信号驱

555构成的花盆缺水告知器,标签：音频电路,电路设计,http://www.88dzw.com

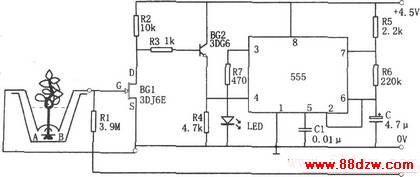

如图所示为花盆缺水告知电路。该电路由两湿度探极A、B，多谐振荡器，发光二极管LED等组成。其中振荡器由555和R5、R6、C等组成，其振荡频率为f=1.44／(R5 2R6)C，图示参数对应的约为1Hz。

当花盆中不缺水时，A、B间电阻较小，BG1的栅极G到电路地的电压接近于0V，使N沟道结型场效应管BG1导通，相应BG2截止，其射极电位为0V，555因④脚为低电平而处于非触发状态，③脚输出低电平。

当花盆缺水时，A、B间电阻增大，BG1因栅极G电位接近于负压而截止，BG2导通，相应BG2的射极电位升高。当电位升到使555④脚电位为高电平(>0.4V)时，振荡器起振，由③脚输出的振荡信号驱动发光二极管LED发出1Hz的闪光，以告知该浇水了。

若在3脚换接1只小喇叭,同时将R5、R6或C减小，以使振荡频率f适合子听觉，则同样也起到提醒作用。
