海信TC2919KB彩电伴音电路原理分析

文章摘要：由NK02 （TA75558P）（1）、（7）脚输出的R、L音频信号，耦合后送至TA8776N的（6）、（7）脚。在TA8776N内部，L信号与移相后的（L-R）信号相加，产生主路的L信号；R信号与移相后的（ L-R）信号相减，产生主路的R信号o R、L信号经高低音控制、音量控制和平衡控制后，R信号从TA8776N的（19）脚输出，L信号从（20）脚输出。该机设置了超重低音电路，用来提升200Hz以下的低频信号。进入TA8776N的R、L信号，分别经缓冲放大后加到加法电路中，得到的（L+R）信号经音量控制后，作为重低音信号从（22）脚输出，经RC网络耦合后，送到有源低通滤波器NS12 （TA7

海信TC2919KB彩电伴音电路原理分析,标签：电视机电路,电路设计,http://www.88dzw.com

　　由NK02 （TA75558P）（1）、（7）脚输出的R、L音频信号，耦合后送至TA8776N的（6）、（7）脚。在TA8776N内部，L信号与移相后的（L-R）信号相加，产生主路的L信号；R信号与移相后的（ L-R）信号相减，产生主路的R信号o R、L信号经高低音控制、音量控制和平衡控制后，R信号从TA8776N的（19）脚输出，L信号从（20）脚输出。

　　该机设置了超重低音电路，用来提升200Hz以下的低频信号。进入TA8776N的R、L信号，分别经缓冲放大后加到加法电路中，得到的（L+R）信号经音量控制后，作为重低音信号从（22）脚输出，经RC网络耦合后，送到有源低通滤波器NS12 （TA75458P）的（3）脚。 NS12在其（1）、（2）脚外接RC网络的作用下，选出低音信号（200Hz以下的信号），从NS12的（1）脚输出，经RS06、CS04低通滤波后，再由射随器VS05送至功放电路N670（TA8218H）。

　　6.伴音功放电路
　　

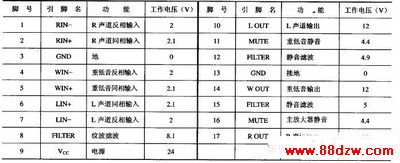

　　伴音功放电路由N670 （TA8218H）完成，TA8218H内含三路功率放大器、静音电路（低电平静音）以及过热、过压、过流保护电路，引脚功能及实测数据如下表所示。

　　由TA8776N的（19）、（20）脚输出的R、L两路音频信号，经RC耦合，送到TA8218H的（2）、（6）脚；由VS05的发射极输出的低音信号送到TA8218H的（5）脚。输入的音频信号经功率放大后，从TA8218H的（17）、（10）脚输出R、L声道音频信号，从（14）脚输出重低音音频信号，去推动扬声器发声。

　　扬声器为感性元件，在关机时，扬声器线圈将产生较高的反峰脉冲，如果不加以限制，很容易将功放块击穿。为此，在TA8218H的（17）脚和（10）脚分别外接了VD674、 VD675、 VD670、VD671等元件，可以有效地将反峰脉冲加以限制和吸收。

　　TA8218H的三个音频信号输入端（2）、（6）、（5）脚外接有VN16、VN17、VS14三个三极管，构成静音控制电路，静音时（按遥控器上的静音键），CPU的（15）脚（MUTE）输出高电平，控制VN16、VN17、VS14饱和，将输入的R、L音频信号和重低音信号旁路。

　　V672等元件构成关机静噪电路，开机后，+12V电压经VD676对C671充电，C671两端充有12V电压，使V672处于截止状态，对电路工作无影响。关机时，C671储存的12V电压经V672的e-b结放电，V672导通，集电极输出高电平，使VN16、VN17、VS14饱和，将输入的R、L音频信号和重低音信号旁路，从而消除了关机噪声。

　　需要说明的是，功放块TA8218H本身也具有静音功能，当其（16）脚（主放大器静音）、　（11）脚（重低音静音）为低电平时，可控制内部R、L音频信号及重低音信号均无输出。由于本机设有VN16、VN17、VS14等组成的外部静音电路，故未使用TA8218H内部的静音功能。
