海信TC2919KB彩电AV/TV切换电路原理分析
[10-10 20:39:48] 来源:http://www.88dzw.com 电视机电路 阅读:8531次
文章摘要:AV/TV切换电路以NV01(TA8777N)为核心构成,电路如下图所示。TA8777N为IIC总线控制集成电路,内部电路框图如右图所示。引脚功能及实测数据如下表所示。脚号功能直流电压(V)脚号功能直流电压(V)19V电压输入8.819亮度Y输出3.72AV音频L信号输入5.220地O3AV视频输入或S端子Y输入5.121色度C输出3.84AV音频R信号输入5.222R音频输出4.25S端子C输入O23L音频出4.26前置AV音频L信号输入5.224NTSC制Y/C分离后Y输入5.17前置AV视频或前置S端子Y输入5.125静音控制输入O8前置AV音频R信号输入5.226NTSC制Y/C分离后
海信TC2919KB彩电AV/TV切换电路原理分析,标签:电视机电路,电路设计,http://www.88dzw.comAV/TV切换电路以NV01(TA8777N)为核心构成,电路如下图所示。

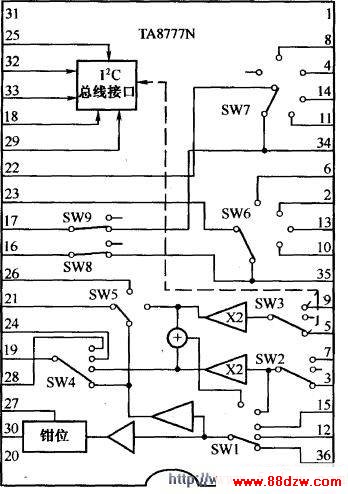

TA8777N为IIC总线控制集成电路,内部电路框图如右图所示。引脚功能及实测数据如下表所示。
该机具有多路AV输入功能,除后置S端子和后置两路AV输入(称为AV1、AV2)外,还设有前置S端子和前置一路AV输入(称为AV3)。下面重点以后置AV1和后置S端子的输入情况进行介绍,其他几路输入情况与此类似。
1.TV信号输入由中频板V103的发射极送来的TV视频信号,除输入到TA8777N的(36)脚外,还经VV03缓冲、CV82、RW13耦合后送出机外。
从V620发射极输出的解调后的TV音频信号经RC耦合电路分别送入TA8777N的(35)、(34)脚。
2.后置AV1和后置S端子信号输入当未插入后置S端子时,XSH13内的开关处于图中位置,12V电压经RV14、RV15、RV16分压后使VV05饱和,将后置S端子的C信号输入端短路,后置S端子的Y信号由于悬空,也不能输入到TA8777N进行切换。此时,AV视频信号可从E2孔输入,经XSH13内的开关送到TA8777N的(3)脚;AV音频信号从R、L孔输入,送到TA8777N的(2)、(4)脚。
若插入S端子,则XSH13内的开关滑向下方,此时E2孔输入的AV视频信号悬空,RV15由于一端接地,使VV05失去基极偏置电压而截止。此时,从后置S端子输入的Y信号经XSH13内的开关加到TA8777N的(3)脚;后置S端子输入的C信号经RV05、 CV05耦合加到TA8777N的(5)脚。
3.切换输出当未插入S端子时,切换后的视频信号从(30)脚输出,经VV02射随后分四路:一路经VA11、VA10等组成的同步分离电路分离出行同步信号,送至CPU的(28)脚,作为电台识别信号;第二路送到TA8783N的(33)脚内的同步分离电路;第三路经ZV01(4.43MHz)陷波后,分离出亮度信号,作为PAUSECAM制亮度信号,送至TA8777N的(28)脚;第四路送至NTSC制Y/C分离电路ZV02的(2)脚,由ZV02分离出Y信号和C信号,作为NTSC制的Y、C信号,分别送到TA8777N的(24)脚和(26)脚。输入的视频信号在总线的控制下选择输出信号,电视机工作在不同制式下,选择输出的信号有所不同。当电视机工作在PAL/SECAM制时,将TA8777N(28)脚输入的Y信号从(19)脚输出,同时,将内部切换产生的彩色全电视信号作为C信号从(21)脚输出;当电视机工作在NTSC制时,就将(24)脚输入的Y信号和(26)脚输入的C信号分别从(19)、(21)脚输出。
当插入S端子时,输出的Y、C信号经切换后,亮度信号Y从TA8777N的(19)脚输出,色度信号C从TA8777N的(21)脚输出。
