海信TC2919KB彩电伴音电路原理分析

[10-10 20:39:48]   来源:http://www.88dzw.com  电视机电路   阅读:8950

文章摘要:背景知识 左右两声道的演唱声(即歌声)具有幅度相等、相位相同的特点,而伴奏声却无此特点,因而将两声道信号进行相减就可抵消演唱声,而只留下伴奏声。(2)伴音模式切换过程伴音模式切换由电子开关NK03(TC4052BP)完成。它内含控制电路及两路开关,每路开关均有四个输入端和一个输出端。在控制电路的控制下,任一输入端子都可分别与输出端子接通。 TC4052BP输入/输出如下表所示控制脚公共脚(6)脚(9)脚(10)脚(13)脚(公共脚,音频输出)(3)脚(公共脚,音频输出)LLL(12)脚(L声道输入)(1)脚(R声道输入)LLH(14)脚(伴奏声输入)(5)脚(伴奏声输入)LHL(15)脚

海信TC2919KB彩电伴音电路原理分析,标签:电视机电路,电路设计,http://www.88dzw.com

  背景知识  左右两声道的演唱声(即歌声)具有幅度相等、相位相同的特点,而伴奏声却无此特点,因而将两声道信号进行相减就可抵消演唱声,而只留下伴奏声。

  (2)伴音模式切换过程伴音模式切换由电子开关NK03(TC4052BP)完成。它内含控制电路及两路开关,每路开关均有四个输入端和一个输出端。在控制电路的控制下,任一输入端子都可分别与输出端子接通。

    TC4052BP输入/输出如下表所示

控制脚 公共脚 (6)脚 (9)脚 (10)脚 (13)脚(公共脚,音频输出) (3)脚(公共脚,音频输出) L L L (12)脚(L声道输入) (1)脚(R声道输入) L L H (14)脚(伴奏声输入) (5)脚(伴奏声输入) L H L (15)脚(R声道输入) (2)脚(R声道输入) L H H (11)脚(L声道输入) (4)脚(L声道输入) H × × 不通 不通

  AV/TV切换电路TA8777N输出的L声道信号送至TC4052BP的(4)、(11)、(12)脚,R声道信号送至TC4052BP的(1)、(2)、(15)脚。经CXA1642处理的伴奏声音频输入到TC4052BP的(14)、(5)脚。

  本机共有四种伴音模式,即单声道R模式、单声道L模式、歌声删除模式及双声道/立体声模式,模式的切换由CPU进行控制。 CPU从(9)、(10)脚输出控制电压,经倒相放大后,送至TC4052BP的(9)、(10)脚,伴音模式控制逻辑如下表所示。

CPU输出电平 TC4052BP输入电平 TC4052BP相通的端子 卡拉OK模式 (9)脚 (10)脚 (10)脚 (9)脚 L L H H (3)、(4)脚通;(13)、(11)脚通 单声道L模式 H L L H (3)、(2)脚通;(13)、(15)脚通 单声道R模式 L H H L (3)、(5)脚通;(13)、(14)脚通 消歌声模式 H H L L (3)、(1)脚通;(13)、(12)脚通 双声道模式

  4.卡拉OK电路

  当进行卡拉OK演唱时,从话筒输入端MIC-1、MIC-2输入的两路话筒信号混合后,迭运算放大器NK01(TA75558P)的(6)脚,经内部放大后,从(7)脚输出,送至NK20(μPC1406HA)的(4)脚。经音量调节后,从(3)脚输出,又送至NK01的(3)脚,再经内部放大后从(1)脚输出。

  提示与引导  NK20(μLPC1406HA)内含两个独立的音量调节电路(ATT电路),本机只用一个,音量的大小由CPU的(60)脚(MICVOL)通过控制μPC1406HA的(2)脚进行调节。电路中,V676为静音控制管,在静音状态下,CPU的(15)脚输出高电平,V676饱和,NK20的(2)脚电压下降为OV,使NK20无信号输出。

    NK01(TA75558P)(1)脚输出的话筒信号经VK30射随后,分别送至NK02(TA75558P)的两个反相输入端(2)、(6)脚,而由伴音模式切换电路NK03(TC4052BP)送来的伴音信号加至NK02(TA75558P)的两个同相输入端(3)、(5)脚,这样,NK02(TA75558P)便对话筒信号和伴音信号进行混合放大,从而使话筒信号混入到R、L两路伴音信号中,经混合放大后的音频信号分别从NK02(TA75558P)(1)、(7)脚输出,送至伴音控制电路NG07(TA8776N)。

  5.伴音音效处理电路

  伴音音效处理功能由NG07(TA8776N)完成。 TA8776N采用IIC总线控制方式,在总线的控制下,可对音量、音调、左右声道平衡、环绕声通/断及环绕声效果进行控制和选择。

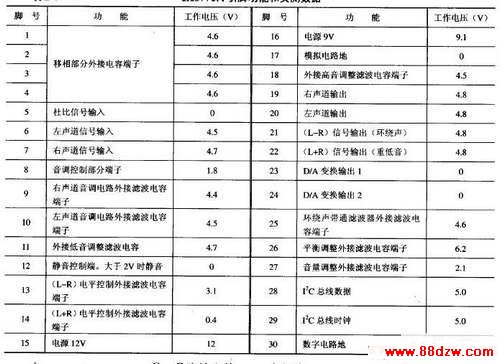

  TA8776N引脚功能和实测数据如下表所示。
