　　3.制式转换电路
　　
　　当接收PAL信号时，CPU的（18）、（19）脚输出高电平，Q201导通，使X201接入电路；Q204导通，使TDA8219的（7）脚为低电平，控制内部PAL/NTSC开关电路，使TDA8219工作存PAL方式。同时，CPU的（18）、（19）脚输出的高电平信号还使Q007导通，其集电极输出低电平，导致Q202截止，X202不能接入电路；Q205截止，CF201不能接入电路、当接收NTSC信号时，CPU的（18）、（19）脚输出低电平，使X202、CF201接入电路，由CF201选通NTSC制的全电视信号，同时，TDA8219的（7）脚作为NTSC制的色调控制端，色调可由VRO01进行调节。

www.88dzw.com

　　四、末级视放电路分析
　　

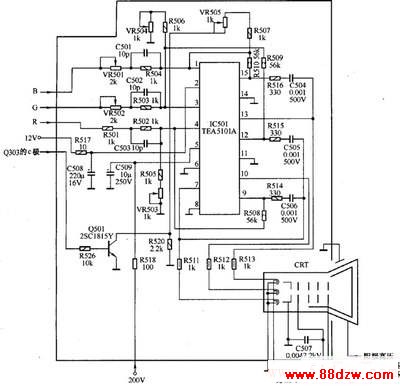

　　末级视放电路以IC501（TEA5101A）为核心构成，电路如下图所示。

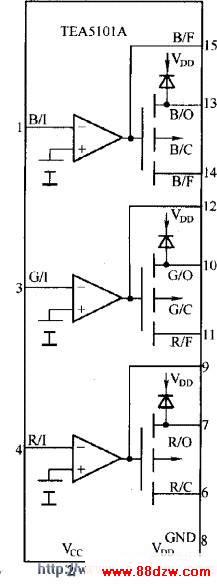

　　TEA5101A内部电路框图如右图所示，引脚功能如下表所示。

脚号 功能 脚号 功能 1 蓝放大器输入 9 红放大器反馈 2 电源(12V) 10 绿放大器输出 3 绿放大器输入 11 绿阴极电流取样端 4 红放大器输入 12 绿放大器反馈 5 电源（200V） 13 蓝放大器输出 6 红阴极电流取样端 14 蓝阴极电流取样端 7 红放大器输出 15 蓝放大器反馈 8 地

　　1.视频放大电路
　　
　　TEA5101A有三路相同的、独立的放大电路，用来放大三基色信号。每路基色放大电路的前置放大器是单端输入单端输出的差分放大器，输出级是由P沟道增强型MOS场效应管组成的共源放大器，它的前置放大器由12V电源供电，输出级由200V电源供电。输出电压的动态范围可达150V，3dB带宽为8MHz，内部还有飞弧保护电路。

　　从TDA8219的（17）、（18）、（19）脚输出红（R）、绿（G）、蓝（B）基色信号，分别通过R501、R502、VR502、R503、VR501、R504送到TEA5101A的（4）、（3）、（1）脚，即前置差分放大器的输入脚。经TEA5101A内视频放大电路放大，R、G、B三基色信号分别从PMOS输出级的漏极，即TEA5101A的（7）、（10）、（13）脚输出，分别经R511、R512、R513送至显像管三个阴极，通过调制三个阴极电流，使屏幕上显示彩色画面。

　　2.白平衡调整电路
　　
　　为了正确重现彩色图像，由TEA5101A组成的视频放人电路设有暗平衡与亮平衡调节电路，统称为白平衡调节电路。

　　暗平衡调整是通过调整视频放大器直流工作点的方法来实现的。TEA5101A组成的R、G、B三个基色放大电路中分别接有暗平衡调整电位器VR503、VR504、VR505 0例如，调整VR505就可以调整蓝基色视放差分输入级的直流工作点，因为TEA5101A中全部是直接耦合放大器，所以PMOS输出级（13）脚的直流电位也随之改变，（13）脚的直流电位通过电阻R513加到蓝阴极，使蓝阴极与栅极之间的电压等于蓝阴极电流的截止电压。同样，调整VR503、VR504，可以使得红、绿阴极与栅极之间的电压分别等于红、绿阴极电流的截止电压，从而完成暗平衡的调整。

　　亮平衡调整的实质是分别调整基色放大器的交流增益，来改变其输出基色信号的幅度，使得显像管三个阴极上的基色信号幅度有适当的比例。显然，要调整三个输出基色信号幅度的比例，只需要调整两个基色放大器的交流增益。通常情况卜，固定红基色放大器交流增益，调整蓝、绿基色放人器的交流增益。 TEA5101A基色放大电路中分别接有两个亮平衡调整电位器VR501与VR502，用来调整蓝基色与绿基色放大电路的交流增益。以蓝基色放大电路为例，从TEA5101A中的差分放大器输出端（15）脚到差分放大器的输入端（1）脚之间接有反馈电阻R510，与（1）脚外接电阻、电容构成电压并联负反馈电路，通过调整亮平衡电位器VR501.
