　　一、TDA8219亮度/色度信号处理集成电路简介
　　

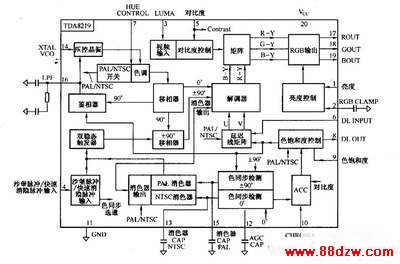

　　亮度色度信号处理电路以IC201（TDA8219）为核心构成，TDA8219内部框图如下图所示，引脚功能如下表所示。

脚号 功能 脚号 功能 1 亮度控制 11 地线 2 RGB钳位 12 AGC滤波电容器 3 视频输入 13 NTSC消色器 4 沙堡脉冲，快速消隐脉冲输入 14 压控晶振 5 对比度控制 15 PAL消色器 6 延迟（色度）信号输入 16 低通滤波器 7 色调控制兼PAL/NTSC开关 17 R信号输出 8 色度信号输出 18 G信号输出 9 色饱和度控制 19 B信号输出 10 色度信号输入 20 电源

　　二、亮度信号处理电路分析
　　

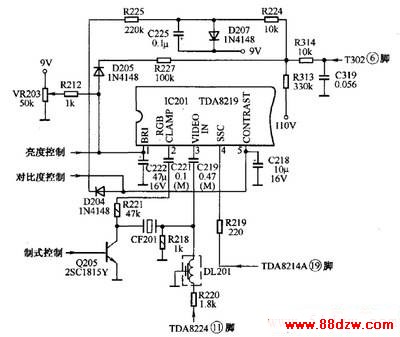

　　亮度信号处理电路如下图所示。

　　1.亮度信号处理工作过程
　　
　　由TDA8224的（11）脚输出的视频信号一路去色度通道，另一路经R220、DL201亮度延时线、C219送入TDA8219的（3）脚，进入内部亮度通道。（5）脚是对比度控制端，用来控制亮度信号放大器的增益，控制电压由CPU的（38）脚调控，（1）脚为亮度控制端，由CPU的36脚控制。受控制的亮度信号在电路块内送基色矩阵电路，与色差信号矩阵产生三基色信号。

　　2.ABL限制电路
　　
　　该机设有ABL限制电路，当屏幕亮度在正常范围内时，阳极电流较小，D204、D205负端的电压较高均截止，ABL限制电路不起作用；当屏幕过亮时，阳极电流也较大，使R313的两端电压增大，导致D204、D205负端电压下降，因此D204、D205导通，使TDA8219的（1）、（5）脚电压卜降，经内部电路调节，使图像的亮度、对比度下降，限制了阳极电流的上升，使屏幕对比度保持在一定范围内。

　　三、色度信号处理电路分析
　　

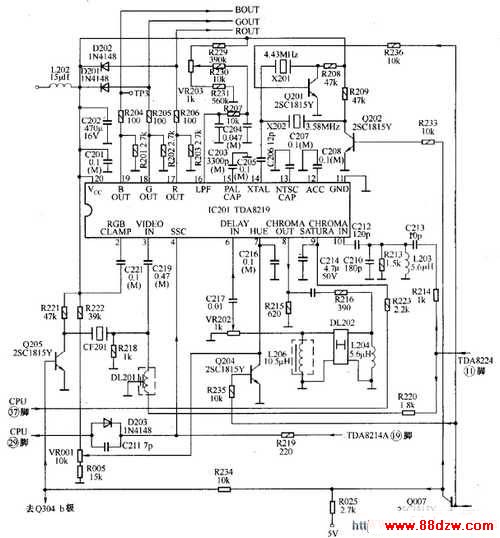

　　色度信号处理电路如下图所示。

    1.色度信号解调电路
　　
　　由TDA8224（11）脚输出的视频信号，除输往亮度电路外，还经R214、C213、L203、R213、C210、C212取出色度信号，由 TDA8219的（10）脚进入色度放大器，经电路块内的ACC放大电路和饱和度控制后，色度信号一路直接进入内部延迟线矩阵：另一路则从（8）脚输出，经过1行基带延迟线DL202、VR202、C217（VR202用于调节色度信号电平，使其经延迟后与直通信号在幅度上严格相等）后由（6）脚输入，也进入内部延迟线矩阵，解调出Fu和Fv色度信号o Fu和Fv色度信号再进入色差信号同步解调器，在正确的色副载波的参与下，解调出R-Y、B-Y色差信号，送入内部矩阵和RGB输出电路，和亮度信号混合后，分别从TDA8219的（17）、（18）、（19）脚输出R、G、B三基色信号。TDA8219的（9）脚为色饱和度控制端，控制电压来自CPU的（37）脚。

　　2.副载波产生电路
　　
　　色度信号同步解调所需的基准副载波由TDA8224的（14）脚内电路和外接X201（4.43MHz）、X202 （3.58MHz）晶体产生。晶振产生的振荡信号与色同步信号同时加至APC鉴相器进行相位比较，然后根据误差大小输出对应的控制电压，经（16）脚外接的低通滤波器滤波后，去控制压控振荡器的频率，使之与发送端同步。 VR203为色同步微调电位器，调节它可使振荡器的频率与相位发生改变。控制相位的色同步信号由（4）脚的沙堡脉冲中分离产生。产生的副载波经PAL开关及移相的副载波送解调器，完成同步检波。
