　　一、TDA8214A行场扫描集成电路简介
　　

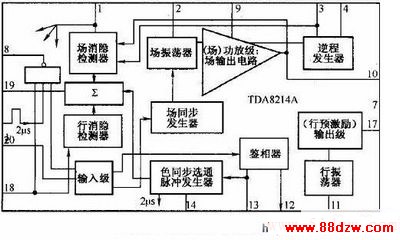

　　TDA8214A可完成行场扫描小信号处理及场输出等功能，其内部框图如下图所示。引脚功能如下表所示。

脚号 符号 功能 1 VCC1 vcc1电源 2 VOSC 场振荡 3 VCC2 Vcc2电源 4 FLYGEN 场逆程发生器 5 GND 地线 6 GND 地线 7 POWAMP 功放输入（场负反馈输入） 8 VIDEOIDE 视频识别信号输出 9 VPOWSUPPLY 场输出电源 IO VOUT 场输出 11 HOSC 行振荡 12 PDET （行）鉴相器 13 SAWIN （行鉴相器）行锯齿波输入 14 RCNET RC网络（内接色同步选通脉冲发生器） 15 GND 地线 16 GND 地线 17 HOUT 行预激励输出 18 HFLYIN 行逆程脉冲输入 19 SSCOUT 沙堡脉冲输出 20 VIDEOIN 视频信号输入

　　二、行扫描电路分析
　　

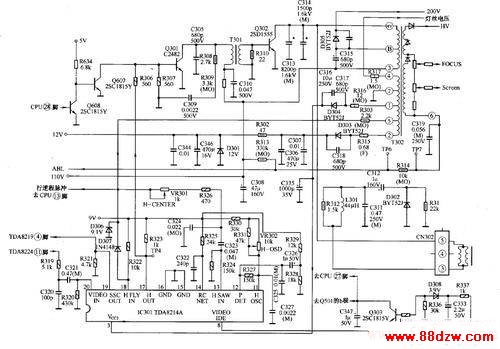

　　行扫描电路如下图所示。

　　1.同步分离电路
　　
　　TDA8214A的（11）脚输出的视频信号经R319、C320、C321、R320送到TDA8214A的（20）脚，进入内部同步分离电路，分离出的场同步信号送场同步发生器；输出的行同步信号分为两路：

　　一路送到AFC电路进行鉴相，另一路送到行一致检测电路。

　　2.行振荡和AFC电路
　　
　　TDA8214A的（11）脚内为行振荡电路，C327为振荡电容，行振荡频率可由外接电位器VR302进行调节。

　　行输出变压器的（5）脚产生的行逆程脉冲经R303、VR301、R326、C324、C323、R324积分后产生的行逆程锯齿波输入到TDA8214A的（13）脚内部AFC鉴相器，在AFC电路内与同步分离电路输出的行同步信号进行相位比较，产生的比较误差电压由（12）脚输出，经过R327、C325、C326、R328组成的时间常数的滤波器，把误差交流电压变为直流电压，去控制TDA8214A的（11）脚内部的行振荡器，直至行振荡频率与行同步信号的相位完全相同。

  　VR301为行中心调整电位器，用于调整图像中心位置。调整VR301可改变AFC比较信号相对于行同步信号的时间延迟，在屏幕上表现为图像向左或向右水平移动。

　　TDA8214A内部的场消隐检测器产生的场消隐脉冲、行消隐检测器产生的行消隐脉冲、色同步选通脉冲发生器产生的色同步信号经内部加法器混合后从（19）脚输出，输出的三电平沙堡脉冲加到TDA8219的（4）脚，用于色同步选通和行场消隐。

　　3.行一致性检测器
　　
　　TDA8214A内部的行一致性检测器实际上是一个逻辑与非门电路，行逆程脉冲经D307送入TDA8214A的（18）脚（因D307的正极电压高于负极电压而处于导通状态，所以行逆程脉冲可以通过D307加入），通过内部电路加到与非门的一个输入端上，同步分离电路分离出的行同步信号加到与非门的另一个输入端上。根据与非逻辑特点，当两个输入信号都是高电平时，（8）脚输出有效的低电平信号（0.6V）；行逆程脉冲和行同步信号只要有一个信号丢失，则TDA8214A的（8）脚将输出高电平（6.3V）。

　　TDA8214A的（8）脚输出的视频识别信号，经R337、稳压管D308、R335加到Q303的基极，有信号时，Q303集电极输出高电平，无信弓时，Q303集电极输出低电平。Q303集电极输出的识别信号一方面加到CPU的（27）脚，另一方面加到末级视放电路的蓝屏控制管Q501的基极。

　　4.行推动电路
　　
　　TDA8214A的（17）脚输出行频矩形波信号经R306送入行推动管Q301的基极进行放大，放大后的行频脉冲由集电极输出，送入行推动变压器T301的初级绕组，再经次级绕组加到行输出管Q302的基极，使Q302工作于开关状态。C305、R308、C309是为防止行推动管由导通转为截止时T301初级绕组产生较高感应电动势将V301击穿而设置的。R309、C310组成电源去耦电路。
