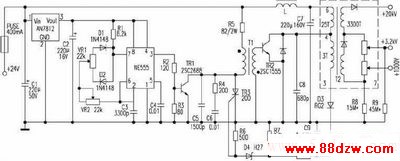

　　基本原理：ＮＥ５５５构成脉冲发生器，调节电位器ＶＲ２可使之产生频率为２０ｋＨｚ左右的脉冲，电位器ＶＲ１调脉宽。ＴＲ１为推动级，脉冲变压器Ｔ１采用反极性激励，即ＴＲ１导通时ＴＲ２截止，ＴＲ１截止时ＴＲ２导通，Ｄ３、Ｃ９、ＶＲ３、Ｒ７及Ｄ４、Ｒ６、ＴＲ３组成高压保护电路。ＶＲ２用于调频率，调节ＶＲ２可调整高压大小。

　　ＶＲ２选用精密可调电阻。Ｔ２可选用彩电行输出变压器变通使用。笔者选用的是东洋ＳＥ－１４３８Ｇ系列３５ｃｍ（１４英寸）彩电的行输出变压器，采用此变压器阳极电压可达２０ｋＶ，再适当选取Ｒ８的阻值使加速极电压为＋１０００Ｖ、Ｒ９的阻值使聚焦极电压为＋３．２ｋＶ即可。整个部件采用铝盒封装，铝壳接地，这样可减少对电路干扰。
