单电源同相输入式交流放大电路

文章摘要：电源VCC通过R1和R2分压，使运放同相输入端电位由于C隔直流，使RF引入直流全负反馈。所以，静态时运放输出端的电压V0=V-≈V+=+Vcc／2；C通交流，使RF引入交流部分负反馈，是电压串联负反馈。放大电路的电压增益为放大电路的输入电阻Ri=R1／R2／rif≈R1／R2，放大电路的输出电阻R0=r0f≈0。

单电源同相输入式交流放大电路,标签：电视机电路,电路设计,http://www.88dzw.com

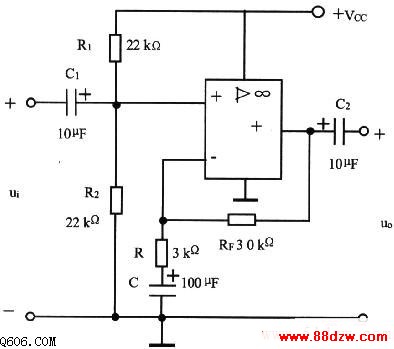

　　电源VCC通过R1和R2分压，使运放同相输入端电位由于C隔直流，使RF引入直流全负反馈。所以，静态时运放输出端的电压V0=V-≈V+=+Vcc／2；C通交流，使RF引入交流部分负反馈，是电压串联负反馈。放大电路的电压增益为

　　放大电路的输入电阻Ri=R1／R2／rif≈R1／R2，

　　放大电路的输出电阻R0=r0f≈0。
