　　这是一种输出电压连续可调的集成稳压电源，输出电压在1.25－37V之间连续可调，输出最大电流可达1.5A。电路简单，很适宜电子爱好者自制，可用于各种小电器供电。
　　工作原理

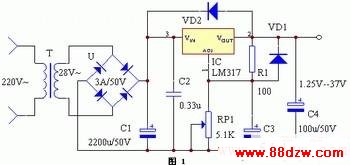

　　电路原理图见图1（点击下载原理图）。LM317输出电流为1.5A，输出电压可在1.25－37V之间连续调节，其输出电压由两只外接电阻R1、RP1决定，输出端和调整端之间的电压差为1.25V，这个电压将产生几毫安的电流，经R1、RP1到地，在RP1上分得的电压加到调整端，通过改变RP1就能改变输出电压。注意，为了得到稳定的输出电压，流经　R1的电流小于3.5mA。LM317在不加散热器时最大功耗为2W，加上200×200×4mm3散热板时其最大功耗可达15W。VD1为保护二极管，防止稳压器输出端短路而损坏IC，VD2用于防止输入短路而损坏集成电路。
　　元器件选择与制作
　　元器件清单见下表。


编　号 名　称 型　号 数　量 R1 电阻 100Ω 1 RP1 可调电阻 5.1K 1 C1 电解电容 2200u/50V 1 C2 涤纶电容 0.33u 1 C3 电解电容 10u/50V 1 C4 电解电容 100u/50V 1 VD1、VD2 整流二极管 IN4002 2 U 整流全桥 3A/50V 1 IC 可调三端稳压 LM317 1 T 电源变压器 28V 1

　　本机焊接完成检查无误即可正常使用，无需调试。但焊接时要注意，电容C2应靠近IC的输入端，C3应靠近IC的输出端，这样能更好地抑制纹波。
