TCL王牌TDA8841(OM8838) 机芯彩电资料

[10-10 20:39:48]   来源:http://www.88dzw.com  电视机电路   阅读:8291

文章摘要:机芯编号 TDA8841(OM8838) 机芯显像管或显示屏型号行输出变压器型号高频头型号图纸交换或购买主要芯片CPU: 小信号处理电路: 行场信号处理: 视频信号处理: 色彩处理电路: 数据存储器:适用机型 TCL王牌2911D性能数据 相关资料 备 注 www.88dzw.com 采用TDA8841/OM8838单片机心的TCL-2911D型彩色电税机整机主要电路组成如图所示。从图中可以看出,TCL-2911D型彩色电视机电路主要由电子调谐器TU101、图像中放/伴音中放/亮度/色度信号/扫描集成

TCL王牌TDA8841(OM8838) 机芯彩电资料,标签:电视机电路,电路设计,http://www.88dzw.com
机芯编号

  TDA8841(OM8838) 机芯

显像管或显示屏型号   行输出变压器型号   高频头型号   图纸交换或购买 主要芯片 CPU:      小信号处理电路:          行场信号处理:        视频信号处理:        色彩处理电路:      数据存储器: 适用机型

   TCL王牌2911D

性能数据



相关资料



备 注



www.88dzw.com

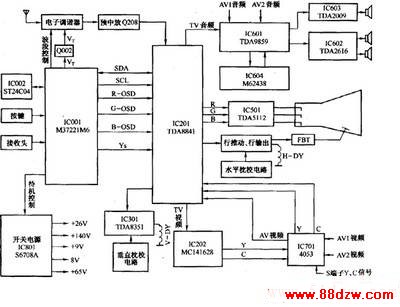

  采用TDA8841/OM8838单片机心的TCL-2911D型彩色电税机整机主要电路组成如图所示。

  从图中可以看出,TCL-2911D型彩色电视机电路主要由电子调谐器TU101、图像中放/伴音中放/亮度/色度信号/扫描集成电路IC201(TDA8841)、Y/C分离电路IC202 (MC141628)、AV切换电路IC701(4053)、音效处理IC601(TDA9859)、SRS处理电路IC604 (M62438)、左右声道音频功放IC602(TDA2616)、重低音功放IC603(TDA2009)、末级视放IC501(TDA5112)、行输出、场输出 IC301 (TDA8351)、微处理器IC001 (M37221M6)、存储器IC002( ST24C04)和开关电源等几部分组成。
