彩电行停振待机电路
[10-10 20:39:48] 来源:http://www.88dzw.com 电视机电路 阅读:8350次
文章摘要: 如图所示,微处理器在待机状态下输出高电平使V1饱和导通,于是行推动管V2的基极激励脉冲被短路,行扫描电路停止工作,电视机处于无光、无声待机状态。 这种待机控制电路的特点是微处理器所需的+5V的电源和行输出所需+B电压由同一个开关电源提供,省去了+5V副电源,但开关电源在待机状态下仍继续工作,待机状态下整机功耗大。这种待机电路在早期的索尼彩电中经常被采用。

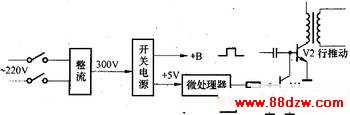

彩电行停振待机电路,标签:电视机电路,电路设计,http://www.88dzw.com 如图所示,微处理器在待机状态下输出高电平使V1饱和导通,于是行推动管V2的基极激励脉冲被短路,行扫描电路停止工作,电视机处于无光、无声待机状态。
这种待机控制电路的特点是微处理器所需的+5V的电源和行输出所需+B电压由同一个开关电源提供,省去了+5V副电源,但开关电源在待机状态下仍继续工作,待机状态下整机功耗大。这种待机电路在早期的索尼彩电中经常被采用。
