彩电交流关机式待机电路

文章摘要： 如图所示，微处理器在待机状态下输出高电平，使V1饱和导通，继电器K线圈通电，继电器产生磁力使交流开关断开，电视机整机电源被切断。 这种待机方式，进入待机状态后微处理器也失去了供电，关机彻底，控制简单。但待机后不能用遥控器恢复正常收看状态，开关K既是手动推拉式交流开关，又是继电器开关。这种待机电路在长虹、熊猫等一些遥控彩电中应用。

彩电交流关机式待机电路,标签：电视机电路,电路设计,http://www.88dzw.com

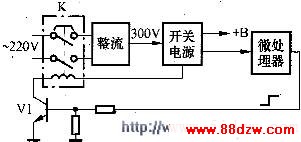

    如图所示，微处理器在待机状态下输出高电平，使V1饱和导通，继电器K线圈通电，继电器产生磁力使交流开关断开，电视机整机电源被切断。

    这种待机方式，进入待机状态后微处理器也失去了供电，关机彻底，控制简单。但待机后不能用遥控器恢复正常收看状态，开关K既是手动推拉式交流开关，又是继电器开关。这种待机电路在长虹、熊猫等一些遥控彩电中应用。
