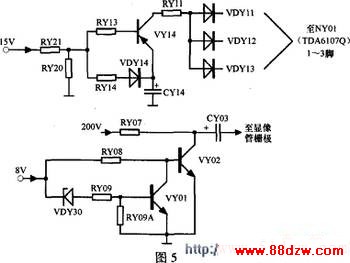

    4．同时设置截止型和中和型消亮点电路。如图5是长虹CH-10机心彩电消亮点电路，其原理是：在正常工作时VYl4截止，VDY30齐纳击穿，VY0lb极电位为0．7v，即vY01导通，vY02截止。在关机瞬间15V、8v电压同时下降，但15v电源由于滤波电容容量小，使vYl4b极电位很快降至7．3V以下，于是VYl4导通，CY14正极约+8v电压通过VYl4、RYll、VDYll-13加至视放块NY0l(TDA6107Q)l～3脚，致使7、8、9脚(分别接显像管KB、Ktl、KG)电压降至很低，导致阴极发出的电子流猛增，以中和掉阳极高压。上述过程刚要结束，8v电压也会降至5V以下，于是VDY30截止、VY01截止→VY02导通→CY03正极接地→其负极近→200V电压通过RY05加至显像管栅极(此时前述的中和型消亮点过程刚结束)，使显像管阴、栅电压由正常工作时150V增至约350V(瞬时值)，致使未中和掉的电子流迅速截止，使消亮点效果提高一个层次。


    这两种消亮点电路的巧妙结合使阴极大部分电子进行泄放(中和)，少量剩余电子也被截止，这样由于关机后阴极电子大大减少，阳极高压大大降低，避免了关机后显像管长期保持高压和阴极存在大量残余电子，使显像管不会发生“中毒”现象，其寿命也会大大延长。
