  1．截止消亮点电路型：这种消亮点电路误动作时将引起屏幕光暗，甚至黑屏。如康佳T2563A型彩电，V510(C2482)c—e极间漏电，轻者会出现光暗、黑线干扰，重者会出现黑屏。又如康佳60P机芯背投彩电，由于某种原因致使+15V不足，造成消亮点电路动作，旁路Rout、Gout、Bout，也会引起图像黑屏。

    2．带有阴极电流检测功能型：由于未能检测到正常的工作电流而关闭R、G、B输出，出现黑屏。如康佳c系列彩电，三视放电压不平衡或某枪偏色均可导致黑屏故障。c系列中，TDA8843的22脚电压一般在3．5V左右(正常值)；出现黑屏故障时，如果18脚电压为4V左右，则可判断视放电路有故障，用比较法测三视放电路电压及电阻值来锁定故障部位。若22脚电压不对，则先断开行电路后检测，看电位正常与否；若仍不正常，故障在场电路；若恢复正常，故障在行相关电路。

    3．ABL电路故障导致解码电路关闭，亮度电平及亮度通道增益下降，出现图暗、黑屏：如康佳A系列彩电中，LA76810的13脚C341击穿，使内部亮度、对比度关闭，导致图暗黑屏。

    4．亮度、对比度控制电路被关死出现黑屏：如康佳T2588X型机，CPU(M37210M3—800SP1)模拟量供电“排阻”①脚掉电(VD216击穿或R218开路)，使模拟电压全部为零，导致机器黑屏。

    5．CPU电台识别脚检测不到正常的电台信号时。CPU输出高电平(有屏保功能机器)。通过字符消隐端口消隐掉图像内容而呈黑屏。

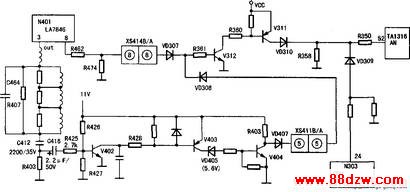

    6．CPU场脉冲脚接收不到正常的场脉冲信号．字符消隐信号为高电平，该高电平加至：RGB电路。消隐掉图像信息：如康佳背投CPU(sT92T167)的27脚出现高电平，加至TAl316的50、51脚出现的黑屏。

    7．康佳T2988P型彩电，解码器TA8880CN⑤脚供电偏低{正常9．1V)时，内部电路关闭了R、G、B输出，使屏幕大画面无显示。而小画面正常。

    8．带有图文功能的彩电，图文电路异常时，图文消隐呈高电平，通过字符消隐端口，消隐掉图像。

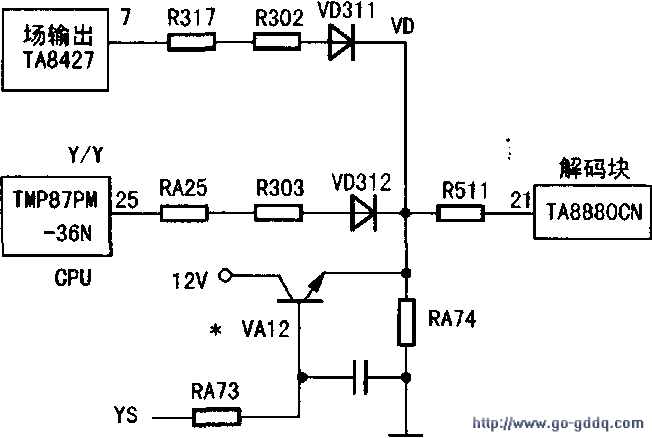

    9．画中画彩电，小画面选通电平异常(呈高电平)时，也会引起黑屏。在图中所示电路中，TA8880CN 21脚为集成块内部的TV／TEXT开关控制脚。屏幕上需要显示字符时，微处理器25脚输出的Y／Y控制脉冲信号通过RA25、R303、VD312加到TA8880CN21脚，控制集成块内部的TV／TEXT开关切换电路将R、G、B字符脉冲与内部信号通道接通。需要显示子画面时，子画面的选通脉冲YS通过VA12射随器送到TA8880CN 21脚，接通集成块内部的子画面信息传输通道。TA8427⑦脚输出的场逆程脉冲，通过R317、R302、vD311、R511加到TA8880CN 21脚作为场消隐信号。

    TA8880CN 21脚只在TEXT状态下才呈高电平，21脚一旦呈高电平，内部开关将切断TV信息。若该脚持续为高电平，就会出现黑屏故障。电视机出现黑屏故障时，判断集成块TA8880CN是否存在故障的方法是测21脚电平。若出现高电平，可瞬间短接21脚到地，看屏幕反应来确认故障。

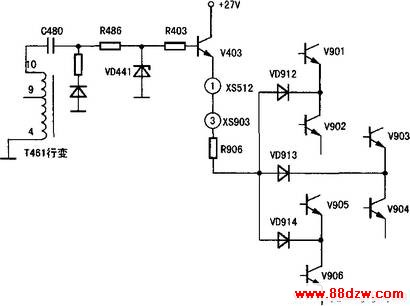

    10．行逆程扫描消隐电路故障引起三枪截止而黑屏。如康佳T2988P型彩电，为了提高图像清晰度和彩色的鲜明度，在末级视放电路中，增加了行消隐电路(见图右 )。
行扫描逆程期间，T461⑩脚输出的行逆程脉冲经C480、R486、R403隔直降压，VD441限幅，输入至V403的基极，从V403射极输出逆程正脉冲，通过VD912、VD913、VD914注入射一基视放电路的中点，促使V901、V903、V905射极电位在行扫描逆程期间升高而截止，即电子束在行逆程期间完全截止而消隐。当V403 c—e结击穿漏电时，此电位同样会使V901、V903、V905截止，而出现黑屏故障。检修该机黑屏故障时，可测V403 e极电压(正常收看时为低电压)，或取下R906判断。然后逐一检查相关元件，即可排除故障。
