　　CRT数字高清彩电后端模拟图像信号处理和行、场激励脉冲形成采用集成电路主要有以下几种型号：TDA9332、OM8380、TB1307、TBl306、SID2500、TDA9111。在这些集成电路中，部分图像信号处理和行、场激励脉冲形成集成在一块芯片上，如TDA9332、OM8380、TB1307、TB1306等；另有部分由两块集成电路完成，一块完成图像信号处理，一块完成行、场激励脉冲形成，如SID2500、TDA9111等。不同品牌、不同厂家选择的芯片不全相同，但信号处理方式基本相似。以TDA9332H和OM8380芯片为例。介绍其工作原理和维修方法。该芯片在市场上使用率最高，两块芯片可以互换。

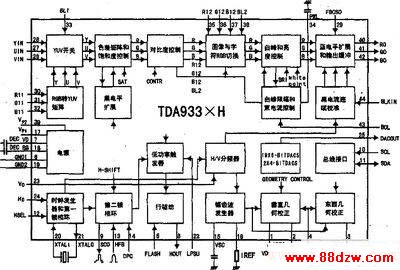

　　下图为TDA9332H内部框图，在下图中，30～32脚为KGB信号输入端。26～28脚为VIN、UIN、YIN信号输入端。前面介绍的变频电路HTV118③、⑦、11脚外标有R-9332、B-9332、G-9332Y符号，这表明前端变频后输出的模拟RGB信号应从30～32脚输入。如果前端变频后送出的是YUV信号。则应从26～28脚输入，否则将出现彩色不正常或无彩色现象。RGB三基色信号经隔直电容C619～C621从30～32脚送入后，经IC内钳位电路（箝位脉冲由13脚送入的行逆程脉冲形成，13脚电压不正常时，轻者会出现画面非常暗的故障，重者出现行不工作故障）恢复直流分量后，送入YUV矩阵变换电路按一定比例函数转换成YUV信号。

　　在由CPU送来从33脚输入的切换信号控制下，实现从26～28脚输入的YUV信号与30～32脚输入的RGB信号重新矩阵变换成的YUV信号，在内部YUV切换电路进行切换，切换后的Y信号经黑电平延伸处理送入RGB矩阵变换电路，UV信号经色饱和度控制后，也送入RGB矩阵变换电路形成模拟RGB信号送入RGB切换电路，与35～37脚送入的RGB信号在38脚送入的消隐信号控制下作切换及混合、叠加处理。35～37脚送入的OSD-RGB信号为字符显示信号。实际上，这几个脚也可输入其他信号，如在背投彩电中，作为电视会聚调整时会聚画面RGB信号输入端。注：此文的电路工作图可参考529页提供的电路。本文中提到的文件信号与529页的元件位号标识有所不同。但元件在电路中所起的作用、大小及维修方法可相互参考。

　　经RGB切换电路后的RGB信号经限幅、蓝电平延伸、亮度控制等处理后，送入受43、44脚控制的RGB缓冲放大电路放大后，从40～42脚送出，分别经Q600～Q602三只电流缓冲放大后从e极输出，送往视放电路。43、44脚均有调整RGB信号输出电压大小的作用，但在电路所起作用却不同。两脚电压不正常会引起无字符、黑屏故障。

www.88dzw.com

　　激励脉冲形成由TDA9332的①、②、15、16、23、39脚外电路和集成块内部相关电路组成，①、②脚为场激励脉冲信号输出端。15、16脚外接场锯齿波形成元件R695、C692。23脚为场同步脉冲输入，来自变频电路。23脚若无脉冲信号输入，电视机将出现场不同步故障。39脚为8V供电。由于场输出功率放大电路采用直流耦合差分运放电路，所以，①、②脚输出的场脉冲信号幅度和两脚直流电压基本接近。检修光栅不正常故障时。如果实测①、②脚波形异常或两脚电压相差较大时（正常工作时两脚电压约0.63V），  说明集成块TDA9332或①、②、15、16脚外接电路中有元件损坏。

　　行激励脉冲由TDA9332的④、⑧、12、13、17、20、21、24脚外电路和集成块内部电路组合形成。TDA9332④脚为EHT校正信号送入，⑧脚为行激励脉冲输出，12脚为行振荡频率选择控制脚，13脚为行逆程脉冲输入，17脚为行振荡8V供电，20、21脚接12MHz的行振荡晶体，24脚为行同步信号输人。22脚行软启动控制充电电容。

　　当17脚有8V电压送入时，IC内VCO振荡器与20、21脚外接的12MHz晶体组成的振荡电路开始工作，产生振荡脉冲信号。行振荡器工作频率可以选择，当12脚接地时，振荡器振荡频率为行同步信号频率的1倍，如果接收PAL制信号，振荡频率为15.625Hz。当12脚悬空时，振荡频率为HD同步信号频率的2倍以上，即15.625kFtz×2=31.25kHz以上，高清电视工作频率通常为33.75kHz。为满足接收HDTV信号显示，TDA9332 12脚为悬空状态。

　　13脚内部接行鉴相电路，实现行中心自动控制。行中心调整还可通过软件控制实现。行激励脉冲形成电路中设计有软启动电路，用于实现行激励脉冲在启动和中断期间正程及逆程时间控制。避免开关机损坏行扫描电路元件。

　　另外，IC内置一寄存器用于检测113脚输入的行脉冲状态，CPU通过总线读出此寄存器状态，控制⑧脚输出。寄存器若连续3个行周期期间未检测到13脚输入的行逆程脉冲信号，⑧脚内部接的行激励脉冲电路将关闭，故13脚外围电路有故障可出现开机行电路工作，后因⑧脚脉冲关闭，行电路又停止工作的情况。
