采用TA8859芯片的枕校电路介绍

文章摘要： 场激励脉冲信号直接加到N402（TA8859）的（13）脚，触发内部单稳态触发器，产生脉冲宽度恒定的场频脉冲，经整形后去控制场锯齿波形成电路，使N402（15）脚外接锯齿波形成电容C418恒流充电，形成锯齿波电流。锯齿波的幅度和充电速度受N402的AGC电路的控制，以满足50Hz/60Hz的需要。锯齿波形成电路产生的锯齿波在N402内部经一系列线性校正后，从（8）脚输出场激励脉冲。N402（TA8859）的（2）脚输出的抛物波电压，经V401~V403放大后，从V403的集电极输出抛物波，送到行偏转线圈，从而改变了流过行偏转线圈中的电流，即完成了东/西枕形失真的校正。东/西枕形失真的校正

采用TA8859芯片的枕校电路介绍,标签：电视机电路,电路设计,http://www.88dzw.com

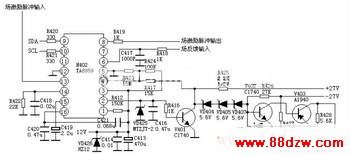

   场激励脉冲信号直接加到N402（TA8859）的（13）脚，触发内部单稳态触发器，产生脉冲宽度恒定的场频脉冲，经整形后去控制场锯齿波形成电路，使N402（15）脚外接锯齿波形成电容C418恒流充电，形成锯齿波电流。锯齿波的幅度和充电速度受N402的AGC电路的控制，以满足50Hz/60Hz的需要。锯齿波形成电路产生的锯齿波在N402内部经一系列线性校正后，从（8）脚输出场激励脉冲。

N402（TA8859）的（2）脚输出的抛物波电压，经V401~V403放大后，从V403的集电极输出抛物波，送到行偏转线圈，从而改变了流过行偏转线圈中的电流，即完成了东/西枕形失真的校正。东/西枕形失真的校正量需进入总线调整状态，对总线进行调整。

1脚：3.7V——高压稳定检测输入端

2脚：1.1V——东西枕校抛物波输出端

3脚：12.0V——+12V电压输入端

4脚：5.5V——东西枕校反馈输入端

5脚：0V——地

6脚：4.2V——场扫描反馈输入端

7脚：0V——空脚

8脚：2.1V——场锯齿波电压输出端

9脚：4.8V——总线数据线连接端

10脚：4.8V——总线时钟线连接端

11脚：0V——空脚

12脚：0V——地

13脚：4.4V——场激励脉冲信号输入端

14脚：3.8V——脉冲整形外接滤波器端

15脚：6.0V——场扫描锯齿波电压形成端

16脚：3.0V——自动增益控制滤波器端
