海信采用TA8783N机芯彩电资料

文章摘要：机芯编号 显像管或显示屏型号行输出变压器型号高频头型号图纸交换或购买主要芯片CPU： 小信号处理电路： 行场信号处理： 视频信号处理： 色彩处理电路： 数据存储器：适用机型 海信TC2919KB彩电性能数据 相关资料 备 注 www.88dzw.com采用TA8783N机心的海信TC2919KB型彩色电视机整机主要电路组成如图所示。从图中可以看出，海信TC2919KB型彩色电视机主要由电子调谐器、中放电路N101（μPC1820CA）、小信号处理集成电路N501（TA8783N）、AV/TV切换电

海信采用TA8783N机芯彩电资料,标签：电视机电路,电路设计,http://www.88dzw.com
机芯编号



显像管或显示屏型号 　 行输出变压器型号 　 高频头型号 　 图纸交换或购买 主要芯片 CPU：      小信号处理电路：          行场信号处理：        视频信号处理：        色彩处理电路：      数据存储器： 适用机型

    海信TC2919KB彩电

性能数据



相关资料



备 注

　

www.88dzw.com

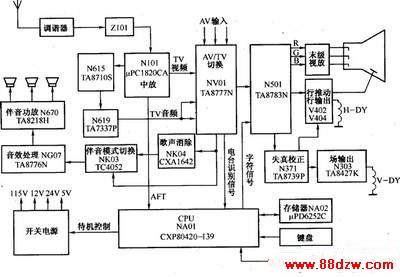

　　采用TA8783N机心的海信TC2919KB型彩色电视机整机主要电路组成如图所示。

　　从图中可以看出，海信TC2919KB型彩色电视机主要由电子调谐器、中放电路N101（μPC1820CA）、小信号处理集成电路N501（TA8783N）、AV/TV切换电路NV01（TA8777N）、伴音中频变换N615（ TA8710S）、伴音解调N619（ TA7337P）、歌声消除电路NK04（ CXA1642）、伴音模式切换开关NK03（TC4052）、音效处理电路NG07（TA8776N）、音频功放N670（ TA8218H）、末级视放、行输出、场输出N303（TA8427K）、几何失真校正电路N371（TA8739P）、微处理器NA01（CXP80420-139）、存储器NA02（μPD6252C）和开关电源等几部分组成。
