电子变压器制作

文章摘要：本文介绍的电子变压器克服了传统硅钢片变压器体积、重量大、效率低、价格高的缺点，电路成熟，性能稳定。工作原理本电子变压器工作原理与开关电源相似，电路原理图见图1（点击下载原理图），由VD1－VD4将市电整流为直流，再把直流变成几十千赫兹的高频电流，然后用铁氧休变压器对高频、高压脉冲降压。图中R2、C1、VD5为启动触发电路。C2、C3、L1、L2、L3、VT1、VT2构成高频振荡部分。 元器件选择与制作元器件清单见下表。 编号名称型号数量R1电阻1Ω/1W1R2电阻200K1C1涤纶电容0.01u/100V1C2、C3涤纶电容1000P/1kV2C4、C5涤纶电容0.47u/250V2VD1－

电子变压器制作,标签：直流稳压电源,开关稳压电源,http://www.88dzw.com
本文介绍的电子变压器克服了传统硅钢片变压器体积、重量大、效率低、价格高的缺点，电路成熟，性能稳定。
　　工作原理

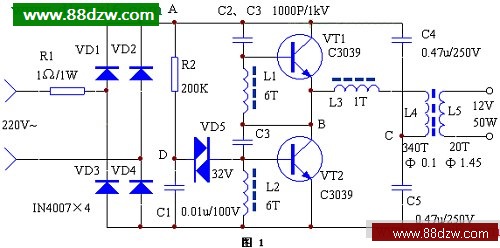

　　本电子变压器工作原理与开关电源相似，电路原理图见图1（点击下载原理图），由VD1－VD4将市电整流为直流，再把直流变成几十千赫兹的　高频电流，然后用铁氧休变压器对高频、高压脉冲降压。图中R2、C1、VD5为启动触发电路。C2、C3、L1、L2、L3、VT1、VT2构成高频振荡部分。
　　元器件选择与制作
　　元器件清单见下表。

编　号 名　称 型　号 数　量 R1 电阻 1Ω/1W 1 R2 电阻 200K 1 C1 涤纶电容 0.01u/100V 1 C2、C3 涤纶电容 1000P/1kV 2 C4、C5 涤纶电容 0.47u/250V 2 VD1－VD4 整流二极管 IN4007 4 VD5 触发二极管 32V 1 VT1、VT2 晶体三极管 C3039 2 L1、L2、L3（一体） 振荡变压器 见表后文字 1 L4、L5 高频变压器 见表后文字 1

　　L1、L2、L3分别绕在H7×4×2mm3的磁环上，L1、L2绕6匝；L2绕1匝。L4、L5绕在H31×18×7mm3的磁环上，L4绕用Φ＝0.1mm的高强度线绕340匝；L5用Φ＝1.45mm的高强度线绕20匝。VT1、VT2选用耐压BVceo≥350V大功率硅管。其它元件无特殊要求。
　　电路正常工作时，A点工作电压约为215V，B点约为108V，C点约为10V，D点约为25V。如果不振荡，检查VT1、VT2及L1、L2、L3的相位是否正常（交换L3的两根接线即可）。改变L5的匝数可改变输出电压。

主题：50W电子变压器制作，50W电子变压器电路
