ICL7109 12位A/D转换器电路图
[09-13 20:46:04] 来源:http://www.88dzw.com 单片机电路图 阅读:8707次
文章摘要:ICL7109的接口电路较强,输出为12位二进制数。其特点是:可与TTL电路兼容;具有三态控制输出;有通用信号控制端,可方便监视转换;有极性和溢出位;片内有振荡器,UART异步收发数据交换;可串行、并行接口;差分输入,差分基准电压使其具有较低噪声和较小误差;带有防静电保护功能;类似型号有TSC7109,ADC7109。模拟部分接线图:电路图" src="/pd_dianzi/UploadPic/2013-9/201391320464977.gif" border=0 style="cursor:pointer;" onload="

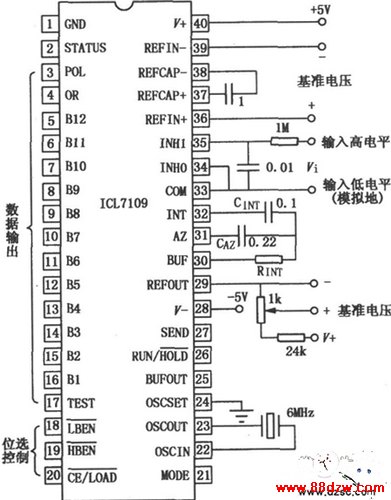

ICL7109 12位A/D转换器电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comICL7109的接口电路较强,输出为12位二进制数。其特点是:可与TTL电路兼容;具有三态控制输出;有通用信号控制端,可方便监视转换;有极性和溢出位;片内有振荡器,UART异步收发数据交换;可串行、并行接口;差分输入,差分基准电压使其具有较低噪声和较小误差;带有防静电保护功能;类似型号有TSC7109,ADC7109。模拟部分接线图:
电路图" src="/pd_dianzi/UploadPic/2013-9/201391320464977.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
Tag:单片机电路图,电路图讲解,电路图练习,电子电路图 - 单片机电路图
