模拟音频芯片在数据采集过程二次通讯中的应用

分析用于二次通讯的音频模拟接口芯片TLC320AD50C的性能，结构特点，介绍了TLC320AD50C和TMS320C30硬件连接及软件实现。
　　关键词：TLC320AD50C；串行通信；数字信号处理；二次通信；数据采集

Application of Simulation Chip TLC320AD50C in the Second
Communi cationDuring DSP Data Collection HUANG Tianshu，ZHANG Jianglin (School of Electronic Information, Wuhan University, Wuhan 430072,China) 　　Key words: TLC320AD50C; series communication;DSP; the second communication; data collection 　　TI公司的TLC320AD50C采用过采样ΣΔ技术，在DAC前有一个插值滤波器，在ADC后有一个抽样滤波器，这种结构使系统接收、发送可同时进行。而且TLC320AD50C可实现高分辨率，低速信号，高采样率(最高可达22.5kb/s)的AD/DA转换。它由一对16位的同步串行转换通道组成，可直接和DSP连接进行通信。
　　TLC320AD50C的特点如下：
　　(1)器件中的ADC为64倍过采样，DAC为256倍过采样(内部)；(2)带有内建抗混叠滤波器和sinx/x补偿；(3)可配置成主机或从机方式，一个串行接口可支持3个从设备和DSP进行通讯。
　　TLC320AD50C中的可选项和电路配置可以通过串行口进行编程，具体可编程项有：复位，掉电，通信协议，串行时钟率，信号采样率，增益控制，测试模式等。

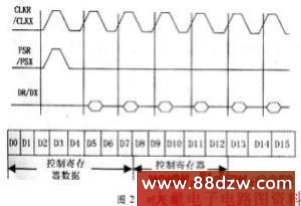

　　TLC320AD50C有7个控制寄存器，其中主要4个寄存器功能如表1。由于寄存器4可修改采样频率，所以可能经常被修改，二次通讯很多涉及到它。 　　TMS320C30是TI公司浮点运算DSP芯片中比较典型的一种，它的主时钟达到40MHz，采用32位 浮点运算处理器，可以实现自适应信号处理和信号转换等高速浮点运算，是一种性价比很高的 产品。 　　二次通信只有在发出请求时产生，当首次通信采用15+1位模式时，可以用D0进行二次通信请求，当首次通信采用16位模式时，则必须由FC脚输入信号来产生二次通信请求。二次通信数据格式如图2中所示，其中D7～D0为控制寄存器数据，D12～D8为控制寄存器地址，D13=1为读控制寄存器数据，D13=0对控制寄存器写数据。通过二次通信，可实现TLC320AD50C初始化和修改TLC320AD50C内部控制寄存器。  　　主AD50C的FSD接到从片的FS端，见图3。 　
　　具体通信过程如下：AD50C数据输入输出与C30数据接收管脚相连，AD50C发出的帧频信号通过FS脚与C30达到同步，FSD为同步延时信号，主要用来扩展主从器件，AD50C上M/S可控制AD50C的主从方式。C30中时钟和同步信号脚可用软件设置成外部输入，这样数据发送/接收，帧同步，时钟信号均由AD50C产生，主时钟(MCLK)信号由晶振提供，FC、XF端作为二次通讯请求，假设数据传输格式为16位，则FC高电平时发出二次通讯请求。

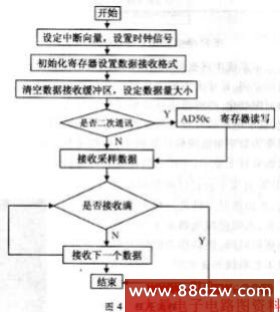

　　程序的流程图见图4。 　　本文就两种典型的芯片连接进行了介绍，从而很好地实现了数据的采集过程中寄存器的数据读写，在实际中也得到了很好的应用。
