ADC0809 芯片性能特点: 是一个逐次逼近型的A/D 转换器,外部供给基准电压;单通道转
换时间116us；分辨率为8 位,带有三态输出锁存器,转换结束时,可由CPU 打开三态门,
读出8 位的转换结果;有8 个模拟量的输入端,可引入8 路待转换的模拟量。

ADC0809 的数据输出结构是内部有可控的三态缓冲器,所以它的数字量输出信号线
可以与系统的数据总线直接相连。内部的三态缓冲器由OE 控制,当OE 为高电平时,三态
缓冲器打开,将转换结果送出;当OE 为低电平时,三态缓冲器处于阻断状态,内部数据对
外部的数据总线没有影响。因此,在实际应用中,如果转换结束,要读取转换结果,则只要在OE 引脚上加一个正脉冲,ADC0809 就会将转换结果送到数据总线上。在本系统中

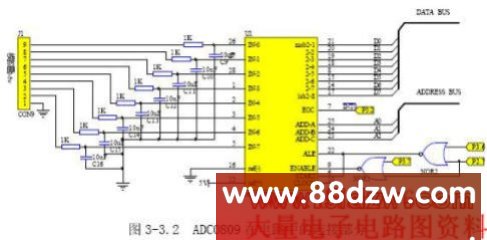

ADC0809 在电路中的连接如下图所示，在模拟量之前加入滤波电路是为了使采集数据更
加准确.
