在Project菜单中，选择Rebuild All。如果正确定位了所有文件，消息框中将显示Errors: None以及Warnings: None。

完成了上面所述的步骤，并且没有错误后，在Project菜单中选择Debug。将应用代码下载到MAXQ7665评估板上。

一旦下载了应用程序文件，在“main”声明中启动调试器。在Debug菜单中，单击Go命令，LED将仿真流量信号。

基本问题排查

在尝试进行MAXQ7665评估板通信时，如果出现了错误消息，则需要关闭并重新打开IAR Embedded Workbench。如果重新启动IAR并没有解决问题，则尝试断开和评估板连接的RS-232电缆，再次上电，复位评估板。然后，重新连接RS-232电缆，加电，打开IAR工具箱。如果IAR还不能和MAXQ7665评估板建立通信，请参考下面的高级问题排查一节。

高级问题排查

这一部分介绍安装并使用Maxim的微控制器工具包(MTK)，以及通过RS-232连接来调试MAXQ7665评估板的步骤。如果IAR Embedded Workbench不能下载到MAXQ7665评估板上，则需要进行调试。

需要的硬件和软件

1. Windows® PC，具有RS-232端口。
2. MAXQ7665评估板
3. MAXQ7665评估板安装CD
4. 交流到直流转换器，提供12V输出。
5. DB–9至DB–9 RS-232电缆

软件安装

MTK目录中MAXQ7665评估板的安装CD提供MTK实用程序。请运行SETUPEX.exe文件，安装MTK应用程序。

硬件安装

连接MAXQ7665评估板和交流电源适配器。采用RS-232串口电缆连接PC和评估板的DB–9连接器，该连接器标有PC RS232。

启动MTK实用程序

一旦安装了应用程序，打开它，从下拉菜单中选择DS89C430。该器件用于PC的RS-232端口和MAXQ7665的JTAG连接之间的通信。

设置MTK选项

选择Options，然后是Configure Serial Port。输入使用的串口，将速率设置为115,200波特率。同时选择“Toggle DTR on connect/disconnect”、“Save working directory on exit”和“Save COM Port Settings on Exit” (如果还没有进行这些设置)。

连接至MAXQ7665评估板

选择Target，然后是“Open COMx at 115200 baud”，其中x是上面选项所配置的串口。按下键盘的回车键来测试RS-232接口。每次按下回车键时，MAXQ7665评估板应该以提示符“>”做出响应。如果这一步正常，表明评估板上的微控制器能够识别输入，准备好接收输入。如果这一步不正常，请参考下面的没有提示符一节。

连接至MAXQ7665调试引擎

有一个简单的方法来确定MAXQ7665的状态：“Get”所有的内部寄存器。Get命令向调试引擎发送几个基本命令，使MAXQ7665发送其所有的内部寄存器。MTK目录中快速启动CD的protocol.txt文件中含有该命令。使用下面的命令来获得所有的寄存器。请确定使用了大写键(CAP)，因为MTK区分大小写。圆括号中的是注释。

>I (初始化调试引擎，按下回车键。)
>D (输入调试背景模式，按下回车键。)
>E (输入调试模式，按下回车键。)
>G (获得所有寄存器，按下回车键。)

如果MAXQ7665工作正常，它应该以图6中所示的寄存器映射进行响应。注意，寄存器开始是Module 0 Register 0，然后是Module 0 Register 1，依此类推。还需要注意，可以在一行上组合多条命令。例如，>IDEG会产生同样的结果。


图6. 如果MAXQ7665配置正确，寄存器映射应该以Module 0，Register 0开始。

从上面的寄存器映射中，Module 0和Index 0 M[00,00]的第一个寄存器是Port 0 Output Register (PO0)。该寄存器的上电复位值(POR)是0x3F，这是正确的。后面的两个寄存器是Port 1 M[01,00] 和Port 2 M[02,00]输出寄存器，其POR值是0xFF，也是正确的。

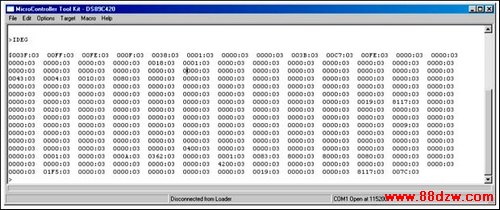

如果没有得到图6所示的寄存器映射，而是得到了图7所示的寄存器映射，那么按下并释放SW10，复位MAXQ7665。一旦进行这一操作后，重复IDEG命令，应该得到图6所示的寄存器映射。注意，图7所示的寄存器映射也是调试引擎可以接受的状态。
