图3. 通过JTAG接口来建立IAR工具箱和MAXQ7665之间的通信。

在建立MAXQ7665评估板新工程或者目标应用程序时，必须设置某些重要选项。使用特殊文件来建立MAXQ7665可选链接器和调试器配置。

IAR链接器选项

在Options窗口中，选择Linker一类和Config标签，如图4所示。在XCL文件名部分，选择“Override default”框，在配置目录中找到lnkmaxq7665_A64K.xcl链接器文件。

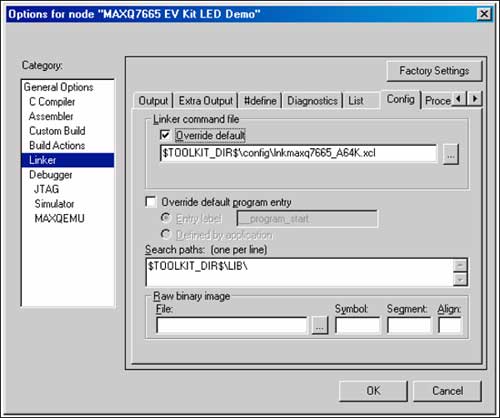

图4. 在这一屏幕显示上配置工程的链接器选项。

IAR调试器选项

在设置调试器选项时，选择Debugger一类。选择“Device description file”中的“Use device description file” (图5)，找到配置目录中的maxq7665_A64K.ddf文件。

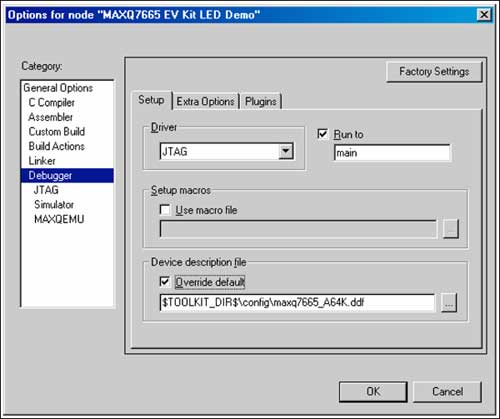

图5. 在这一屏幕显示上，您可以配置调试选项。

实例工程

评估板的快速启动CD包括几个实例工程。实例代码演示了MAXQ7665和评估板的功能。实例工程是可以编译、链接和运行的程序。用户可以建立工作区和工程，然后，复制实例工程代码部分，构建应用程序。下面是对实例工程的简要说明。

ADC

该工程含有软件来建立MAXQ7665的模数转换器(ADC)。很容易修改ADC参数，如果采用中断，可以将这些参数传递给ADC_Convert_Int函数。当转换完成，数据准备好之后，将在中断服务例程中返回ADC数据。如果采用了ADC轮询，将ADC_Convert_Poll函数注释掉。当ADC已经完成了转换，数据准备好之后，将ADC转换值返回给函数。

CAN

CAN工程含有软件来建立CAN控制器。实例工程设置全局CAN参数，然后，建立接收和发送消息中心。如果需要验证这一操作，可以将CAN控制器设置为autobaud (环回)模式，将CAN数据从发送消息中心传送至接收消息中心。

DAC

该工程含有配置数模转换器(DAC)的函数，可从每个DAC产生连续正弦波输出。

LED演示

LED演示工程设置并清除驱动LED的MAXQ7665端口比特。结果是使用LED简单流量信号仿真。

温度转换

MAXQ7665含有内部温度传感器，评估板有两个外部温度感应器件。温度转换工程可以测量内部或者外部温度。

定时器

定时器工程演示建立8位和16位脉冲宽度调制定时器，其频率和占空比可调。还提供使用定时器0的延时定时器，精度达到1ms。

UART

UART工程支持评估板和RS-232串口的接口。MAXQ7665设置UART参数，控制串行数据交换。

电压监测器

亮度调节监测器工程含有演示功能和使用亮度调节监视器探测电路的软件。程序设置亮度调节中断的电压阈值；可以将中断服务例程断点移到待测电压所需的断点上。然后，用户按下评估板PC电路板上的按键，触发所需的亮度调节中断。

启动IAR Embedded Workbench

C:\Program Files\IAR Systems\Embedded Workbench 4.0\MAXQ\src\MAXQ7665 EV Kit目录，或者安装源文件的目录。选择工作区文件MAXQ7665 EV Kit.eww，单击open。

这一选择打开了一个MAXQ7665评估板工作区，它含有几个工程。找到标有MAXQ7665 EV Kit LED Demo (窗口底部；右键单击)的标签，高亮显示MAXQ7665 EV Kit Led Demo-Debug。如果还没有设置，则右键单击，选择Set as Active Project (在屏幕上以粗体显示)。

再次右键单击，选择Options。在这里存储工程设置。注意：必须设置串口。选择JTAG。在COM Port下，如果您使用的不是COM1，则输入使用的串口。注意：必须使用COM#，而不能只是端口号。有些笔记本计算机并没有RS-232端口，但是有USB至RS-232转换器。
