表3. 块交换存储器配置实例

Flash Sectors
Sector Number	Data Flash Address
0	0xF000-0xF3FF
1	0xE000-0xE3FF

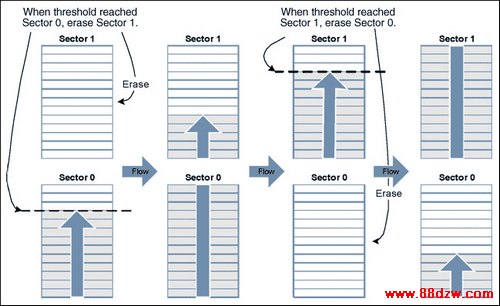

图2. 块交换流程

同时采用有界队列和块交换
管理数据闪存的最可靠、最灵活的办法是同时采用有界队列和块交换技术。当需要将少量的数据周期性存入闪存，并要保持数据完整性的时候，结合使用这两种技术将非常有利。表4给出了一个包含两个2K x 16分区，每个分区被划分为32个相等条目的实例。图3示例数据在两个分区之间、有界排队内的流向。

这种组合方法的程序比有界队列方法稍微复杂一些。附录A给出了一个简单的C源代码实例。

表4. 块交换和有界队列存储器配置实例

FQueueBank0[ ] Queue Index Data Flash Address 31 0xF7C0-0xF7FF 30 0xF780-0xF7BF 29 0xF740-0xF77F . . . . . . . . 2 0xF080-0xF0BF 1 0xF040-0xF07F 0 0xF000-0xF03F

FQueueBank0[ ] Queue Index Data Flash Address 31 0xE7C0-0xE7FF 30 0xE780-0xE7BF 29 0xE740-0xE77F . . . . . . . . 2 0xE080-0xE0BF 1 0xE040-0xE07F 0 0xE000-0xE03F

图3. 有界队列和块交换流程

应用ROM闪存例程
MAXQ微控制器具有片内闪存支持程序，驻留在ROM (只读内存)中，用来对闪存进行编程、擦写和校验。有两种方法来调用这些例程。第一种也是最快的方法是直接访问，只需通过以下代码提供一个头文件：

u16 flashEraseSector(void *);
u16 flashEraseAll(void);
u16 flashWrite(u16 *pAddress, u16 iData);

然后，加入链接定义给每个例程分配合适的地址。对于IAR链接文件，加入下面几行语句：

-DflashEraseSector=0x8XXX
-DflashEraseAll=0x8XXX
-DflashWrite=0x8XXX

具体使用时，用每个例程相应的存储器地址替代0x8XXX。其他编译器可能使用不同的方法添加这些声明。

注意，直接访问方法与未来的ROM版本无法前向兼容。

第二种为查表法。尽管这种方法兼容性较好，但是执行时间较长。在下面每一段例程说明的后面，汇编例程采用查表法获取ROM应用例程的地址。表5所示为应用ROM提供的几个闪存例程。关于ROM应用例程的完整列表，参见特定MAXQ器件的用户指南。
